EF系列 EMI 線路濾波器類型

狀態:
數量:
  • EF 系列

  • YDS

功能&特點


  • 採用具有卓越頻率特性的高性能鐵氧體。

  • 體積小,性能高,成本低。

  • 在不影響視頻信號的情況下啟用通用模式噪聲抑制。

  • L元件電路確保在寬頻率範圍內具有出色的衰減特性。




Electrical Specifications@25°C; Operating Temperature -30°C to +130°C


Part
Number
Rated Voltage
(V)
Rated Current
(mA)
Inductance
(μH)
Impedance
(Ω Min)
@100MHz
DC Resistance (mΩ)
Max
EF-04750ANL - 500 4.7±50% 280 21
EF-08250ANL - 500 8.2±50% 420 25
EF-10050ANL - 500 10±50% 520 26
EF-22035ANL - 500 22±35% 1050 35
EF-33035ANL - 500 33±35% 1680 42
EF-39035ANL - 500 39±35% 1960 62
EF-56035ANL - 500 56±35% 2590 85
EF-05050BNL 50 500 5±50% 280 30
EF-40035BNL 50 500 40±35% 600 40
EF-60035BNL 50 500 60±35% 700 45
EF-80035BNL 50 500 80±35% 700 50



Dimension

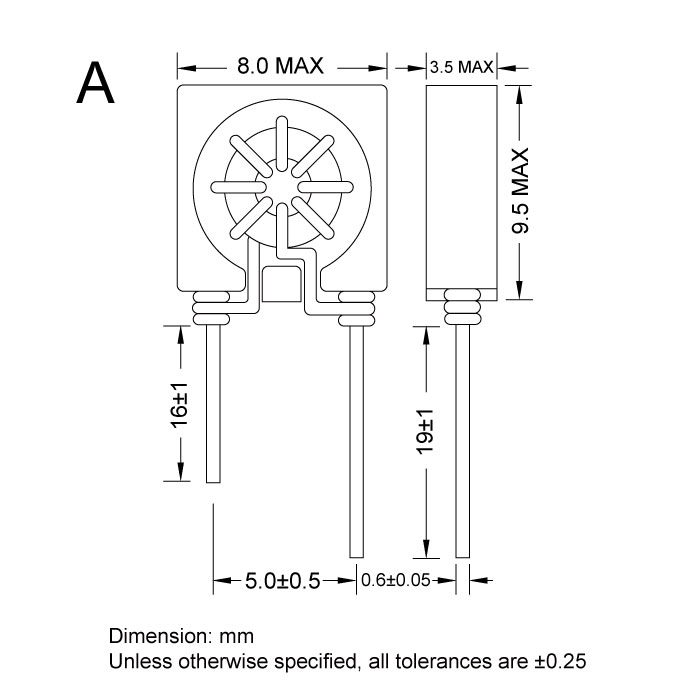

EF-01

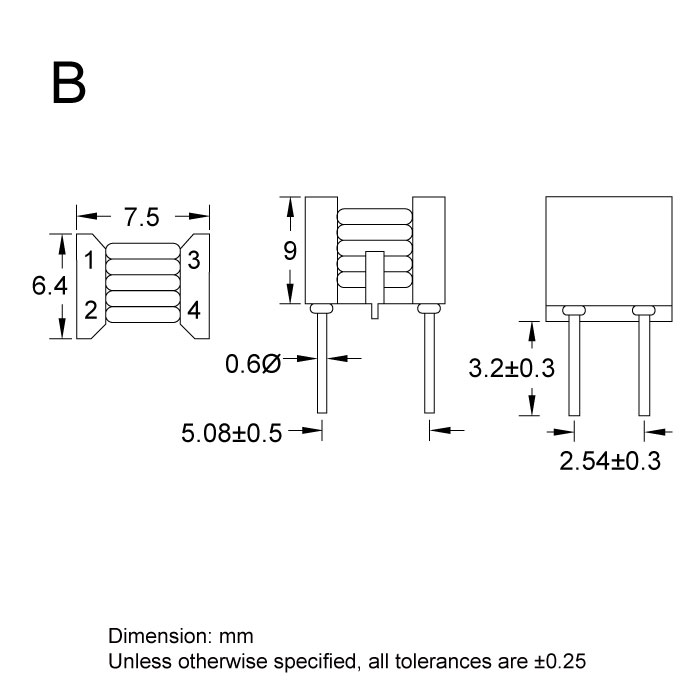

EF-02



 Files Download       EF-Series.pdf
