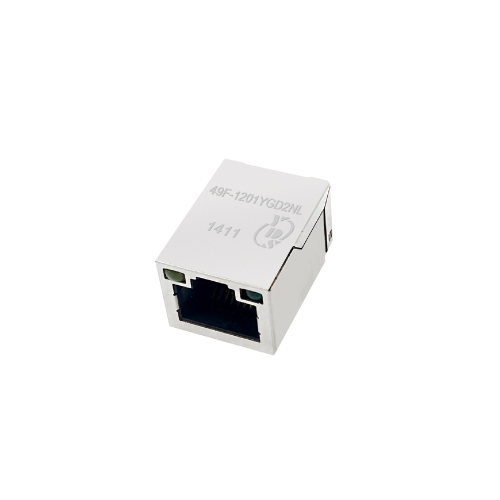

49F 系列
YDS
提供捲帶式規格。

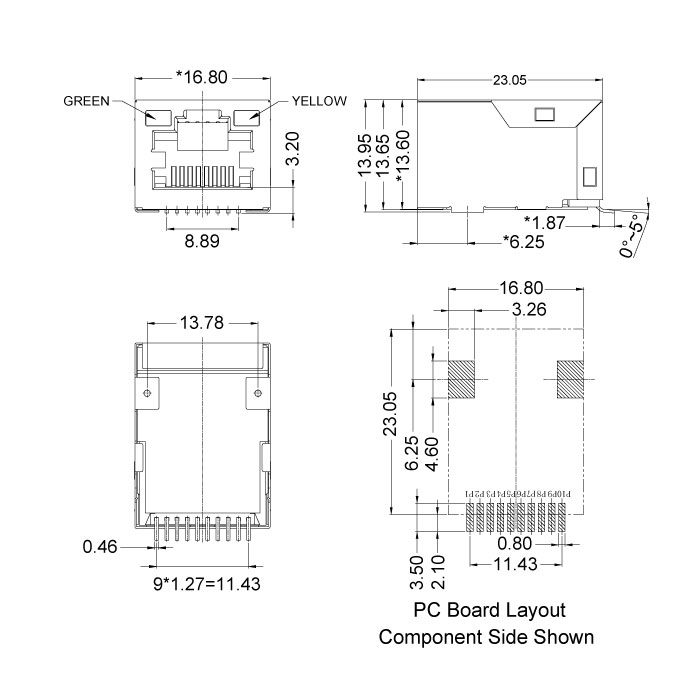

SMT產品帶LED或不帶LED。
內部磁性:100%電氣測試HI-POT連續性。
內部磁性選項可用。
符合或超過IEEE 802.3i/u 標準的10 / 100Base-T。
根據IEEE 802.3要求,最小為2250VDC隔離。
可承受高達245°C的IR回流溫度。
通過UL 60950-1 安規認證。
Part Number | Turns Ratio | LEDs | Insertion Loss TX/RX (dB MAX) | Return Loss @100Ω ± 15Ω (dB TYP) | Cross Talk (dB MIN) | Hipot (VDC) | |||
---|---|---|---|---|---|---|---|---|---|
TX | RX | L/R | 1-100 MHz | 1-30 MHz | 30-60 MHz | 60-100 MHz | 1-100 MHz | 0.5mA/2Sec | |
49F-12011GYDZ2NL | 1CT: 1CT | 1CT: 1CT | G/Y | -1.2 | -16 | -12 | -10 | -30 | 2250 |
Files Download 49F-Series.pdf
