56F 系列
YDS
1X1 Tab-Up,長1",RJ45帶內部磁性。
12 pin信號引腳版本可選用。

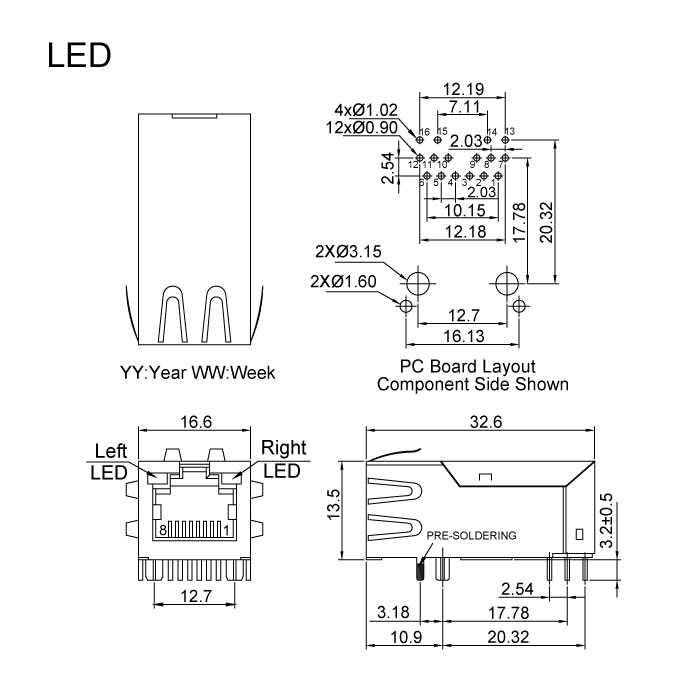

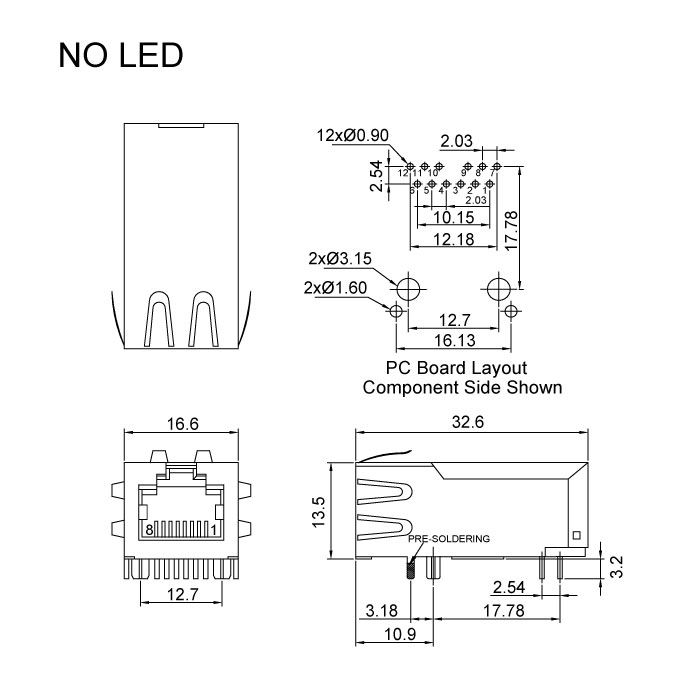

可選用帶LED或不帶LED。
適用於CAT 5 和 6 快速以太網電纜或更好的UTP。
內部磁性對HI-POT和功能進行100%電氣測試。
350uH最小OCL,8mA偏置電流。
符合IEEE 802.3規範。
Part Number | Turns Ratio (±5%) | LEDs | Insertion Loss (dB MAX) | Return Loss (dB MIN) | ||
---|---|---|---|---|---|---|
L/R | 0.3-100 MHz | 100-125 MHz | 0.5-40 MHz | 40-100 MHz | ||
56F-1301GYD2NL | 1CT: 1CT | G/Y | -0.8 | -1.2 | -18 | -12+20log(f/80MHz) |
Part Number | Crosstalk (dB TYP) | Common Mode Rejection (dB TYP) | Hipot (Vrms) |
---|---|---|---|
1-100 MHz | 0.3-100 MHz | @60Hz | |
56F-1301GYD2NL | -33+20log(f/100MHz) | -30 | 1500 |
Files Download 56F-Series.pdf
