RM14系列 逆變變壓器

產品描述

• 逆變變壓器是一種DC轉AC的變壓器。

• 用於太陽能、汽車供電系統、不間斷電源等等。

• 反激拓撲結構。

• 工作頻率57KHZ，輸入電壓20~55VDC。

• 修正正弦波輸出。

• 最大功率：100W。

• 絕緣電壓：初級對次級：3000Vrms/1分鐘 ；繞組隊磁芯：1500Vrms/1分鐘。

• 可以根據客戶要求訂製。

其他說明

• 操作溫度：-40℃ to +85℃。

• 儲存溫度：-40℃ to +85℃。

• 符合RoHS要求。

---

Electrical Specifications

Part Number	Turn Ratio Pri:Sec	L ① (uH±10%)	Input	LK ②max(uH)	Output Voltage	DCR ③ max(Ohms)		L at Ipk(10A) ④ min(uH)
						Pri	Sec
14RM-5501ENL	1:7	55.0	20~55 VDC,57KHZ	2.95uH	230VAC,100W	0.0475	0.36	44.0
14RM-5502ENL	1:4	55.0	20~55 VDC,57KHZ	2.75uH	110VAC,100W	0.0480	0.19	38.5

① L(NOM)=Nominal Inductance is for pri winding, measured at 150KHz,1.0Vrms
② Leakage inductance measured at 150KHz,1.0Vrms between Pri other pins shorted
③ DCR for the primary is with windings connected in parallel
④ Ipk is the peak current drawn at minimum input voltage

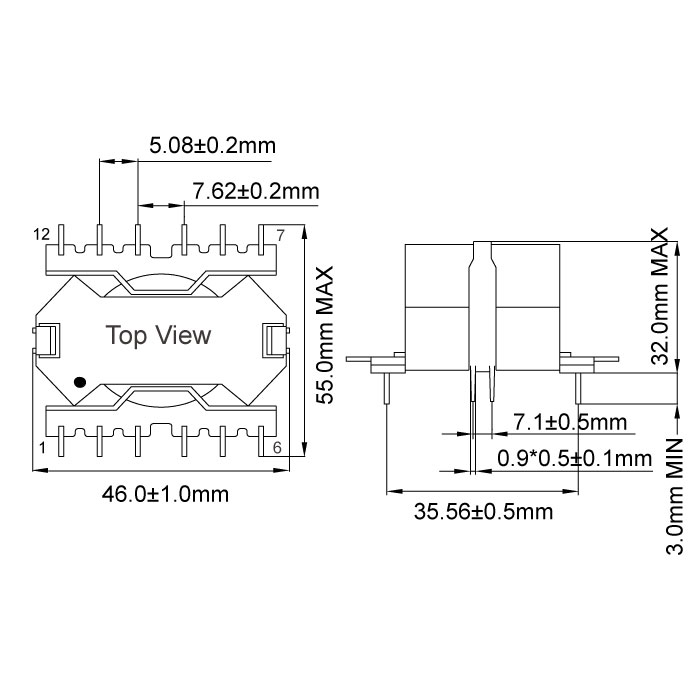

Dimension

 Files Download       RM14-Series.pdf
