13F-3X 系列
YDS
半端口和單端口設計可實現佈局靈活性。
用於PC卡的薄型封裝從0.094“（2.39 mm）到0.078”（1.98 mm）。
通過UL 60950-1 安規認證。
| Part Number | Turns Ratio(±5%) | Insertion Loss (dB MAX.) | Return Loss (dB MIN) | Differential to Common Mode Rejection (dB MIN) | Crosstalk (dB MIN) | Hipot (Vrms) MIN | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Transmit | Receive | 0.3-100 MHz | 30 MHz | 60 MHz | 80 MHz | 30 MHz | 50 MHz | 100 MHz | 30 MHz | 62 MHz | 100 MHz | ||

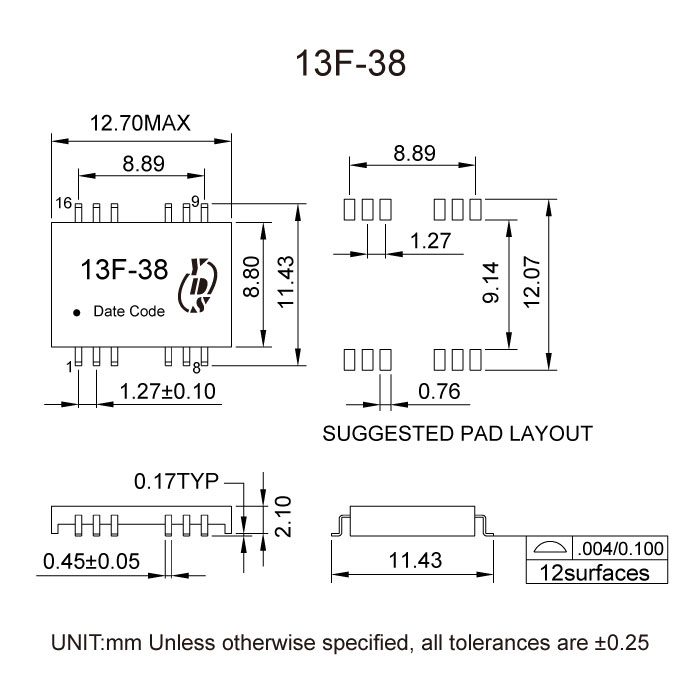

| 13F-38NL | 1CT:1CT | 1CT:1CT | -1.0 | -17 | -12 | -10 | -30 | -30 | -30 | -40 | -35 | -30 | 1500 |

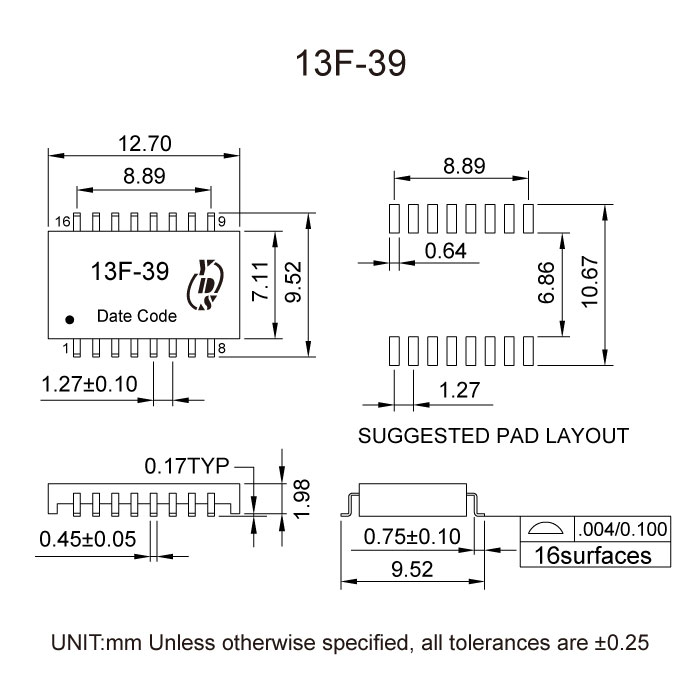

| 13F-39NL | 1CT:1CT | 1CT:1CT | -0.9 | -16 | -12 | -11 | -35 | -33 | -20 | -50 | -45 | -40 | 1500 |
Files Download
13F-3X-Series.pdf
