81FB-2X系列 10/100 Base-T For Auto MDI/MDIX 網路濾波器

功能&特點

• 與Auto MDI/MDIX 功能對稱相應的TX和RX通道。

• 符合IEEE 802.3u和ANSI X3.263標準包括350uH最小OCL，8mA偏置電流。

• 設計可承受高達235℃的回流焊接溫度。

---

Electrical Specifications@25°C; Operating Temperature -40°C to 85°C

Part Number	Insertion Loss (dB MAX)	Return Loss (dB MIN)				Crosstalk (dB TYP)				Differential to Common Mode Rejection (dB MIN)		Hipot Vrms MIN
	.1-100 MHz	2-30 MHz	40 MHz	50 MHz	60-80 MHz	1 MHz	30 MHz	60 MHz	100 MHz	1-60 MHz	60-100 MHz	@60Hz
81FB-22NL	-0.5	-18	-14.4	-13.1	-12	-	-	-	-	-	-	1500
81FB-22CNL	-1.4	-18	-14.4	-13.1	-12	-55	-45	-40	-33	-37	-25	1500
81FB-24NL	-1.4	-16	-10	-10	-10	-35	-35	-30	-25	-	-	1500

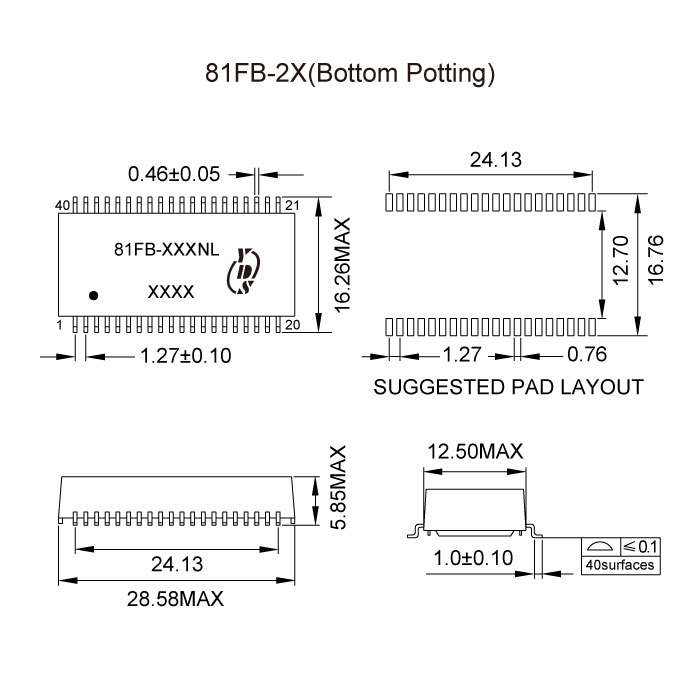

Dimension

 Files Download       81FB-2X-Series.pdf
