27DW-3W-單輸出 系列 3瓦 1.5KV&3KV隔離電壓 4:1寬輸入 直流對直流電源轉換器

狀態:
數量:
  • 27DW-3W-單輸出 系列

  • YDS

功能&特點


  • 寬輸入4:1電壓範圍。

  • 效率高達80%。

  • 穩壓輸出類型。

  • 低雜訊。

  • 內部為SMD結構。

  • 1.5KVC&3KVDC 隔離電壓。

  • 操作環境溫度:-40℃ 至 +85℃。

  • 工業標準引腳。

  • 連續性短路保護線路,採用電流回饋模式。




Specifications Typical At TA = 25°C, Nominal Input Voltage And Rated Output Current Unless Otherwise Specified


Part Number Input Voltage Output Voltage Output Current Efficiency
Vdc Vdc mA %Typ
27DW-24S03R3W (3KV) 9-36 3.3 700 68
27DW-24S05R3W (3KV) 9-36 5 600 70
27DW-24S09R3W (3KV) 9-36 9 333 75
27DW-24S12R3W (3KV) 9-36 12 250 78
27DW-24S15R3W (3KV) 9-36 15 200 80
27DW-48S03R3W (3KV) 18-75 3.3 700 68
27DW-48S05R3W (3KV) 18-75 5 600 70
27DW-48S09R3W (3KV) 18-75 9 333 75
27DW-48S12R3W (3KV) 18-75 12 250 78
27DW-48S15R3W (3KV) 18-75 15 200 80

Note:
1. No suffix is standard isolation (1.5KVDC) e.g, 27DW-24S05R3W.
2. *add suffix /3KV for 3KVDC isolation, e.g, 27DW-24S05R3W3KV.



Input Specifications


Parameters Conditions Min Typ Max Units
Voltage Types Vo,Io Nom     4:1
Filter Capacitor


Output Specifications


Parameters Conditions Min Typ Max Units
Voltage Tolerance 100% full load     ±3 %
Short Circuit Protection Continuous
Line Regulation Regulated     ±0.5 %
Load Regulation Regulated     ±0.8 %
Ripple & Noise Output:3.3-9V Types
BW=DC To 20MHz
    100 mVp-p
Ripple & Noise Output:12-15V Types
BW=DC To 20MHz
    1% of Vout mVp-p
Transient response setting time 50% load step change   350   us


General Specifications


Parameters Conditions Min Typ Max Units
Isolation Resistance 500Vdc 1000
Switching Frequency Full load, nominal input   100   KHz
Operating Temperature   -40   +85
Humidity Non Condensing     95 %
Cooling Free air Convection
Case Material DAP
MTBF MIL-HDBK-217F @25℃ 1500000     Hours
Weight   4.5 g
Dimensions   21.8 x 9.2 x 11.1 mm

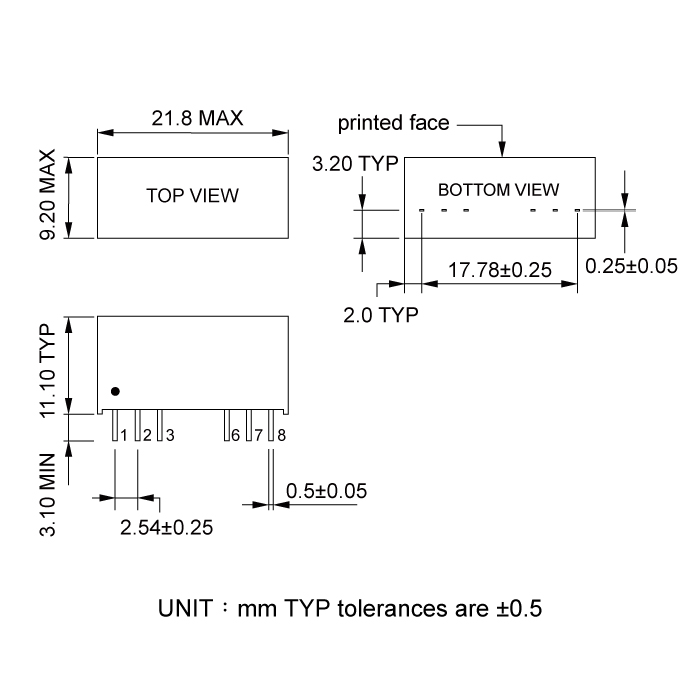

Dimension



27DW-3W




 Files Download      27DW-3W-Single-Series.pdf



Certification
