PoE 15FB系列 10/100/1000 Base-TX PoE/PoE+ SMD網路濾波器

狀態:
數量:
  • PoE 15FB 系列

  • YDS

功能&特點


  • 符合IEEE 802.3af & at/ANSI X3.263標準的性能。

  • 適用於端跨和中跨PoE應用。

  • 350 & 600mA電流能力。

  • 專為網路電話或交換器應用而設計。

  • 體積輕巧,佔用空間小。

  • 可承受高達240°C的IR回流溫度。

  • 通過UL 60950-1 安規認證。




Electrical Specifications@25°C; Operating Temperature 0°C to 70°C


Part Number Ports Insertion Loss
(dB max)
Return Loss
(dB MIN @100Ω)
Differential to Common Mode Rejection
(dB MIN)
1-100
MHz
1-30
MHz
40
MHz
50
MHz
60-80
MHz
30
MHz
60
MHz
100
MHz
15FB-40NL 4 -1.2 -16 -14 -13 -12 -43 -37 -33
15FB-83NL 1 -1.2 -18 -14 -13 -12 - - -
15FB-41NL 2 -1.2 -16 -14 -13 -12 -43 -37 -30
15FB-73NL 2 -1.0 -18 -14.4 -13.1 -12 -43 -37 -33
15FB-62NL 1 -1.2 -14 - -12 -10 - - -
15FB-30NL 1 -1.2 -16 -14 -13 -12 -43 -37 -33
15FB-52NL - -1.0 -16 -13.5 -11.6 -10 - - -
15FB-10NL 1 -1.2 -16 -14 -13 -12 -43 -37 -33
15FB-21NL 2 -1.0 -18 -18 -16 -12 -43 -37 -30



Part Number Crosstalk
(dB MIN)
Hipot
(Vrms MIN)
POE
Current
30
MHz
60
MHz
100
MHz
@60Hz
15FB-40NL -45 -40 -30 1500 350mA
15FB-83NL -41 -37 -33 1500 750mA
15FB-41NL -35 -30 -25 1500 600mA
15FB-73NL -45 -40 -35 1800 350mA
15FB-62NL - - -30 1500 1.5A
15FB-30NL -45 -40 -35 1500 600mA
15FB-52NL - - -30 1500 720mA
15FB-10NL -43 -37 -31 1500 350mA
15FB-21NL -43 -37 -33 1500 600mA



Dimension

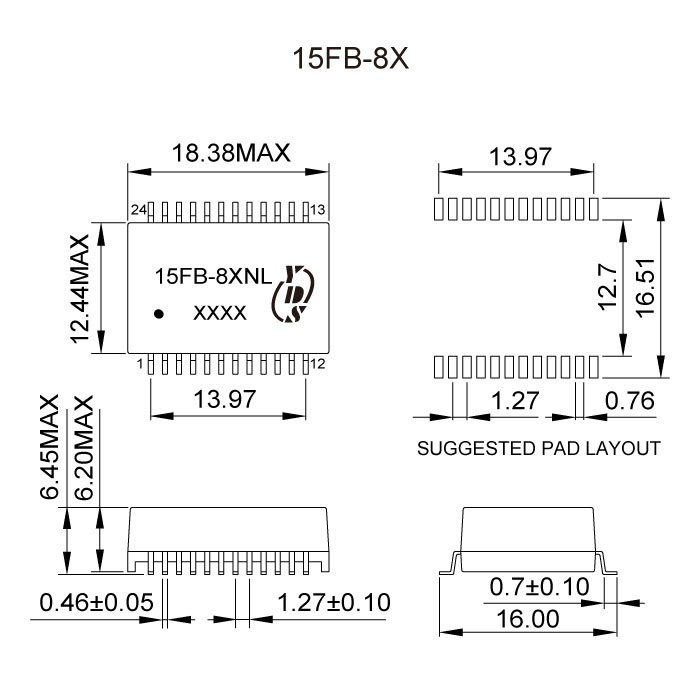

PoE-15FB-01

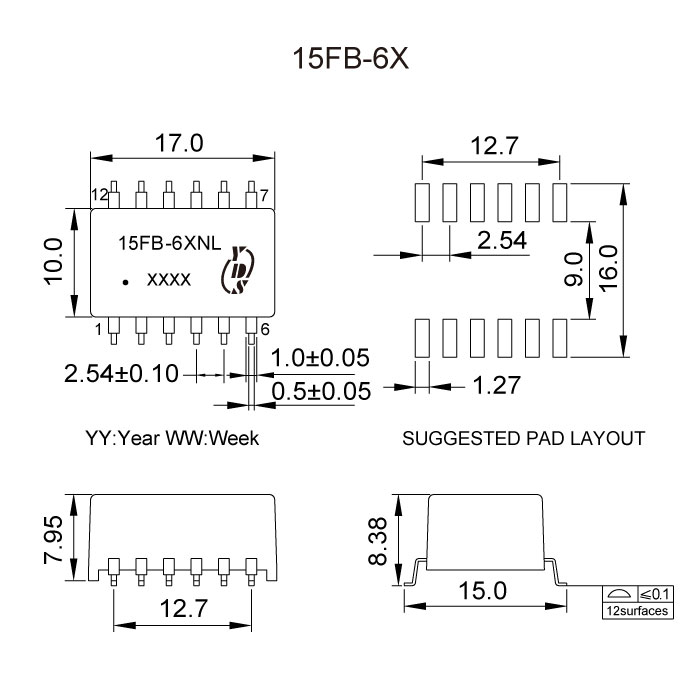

PoE-15FB-02

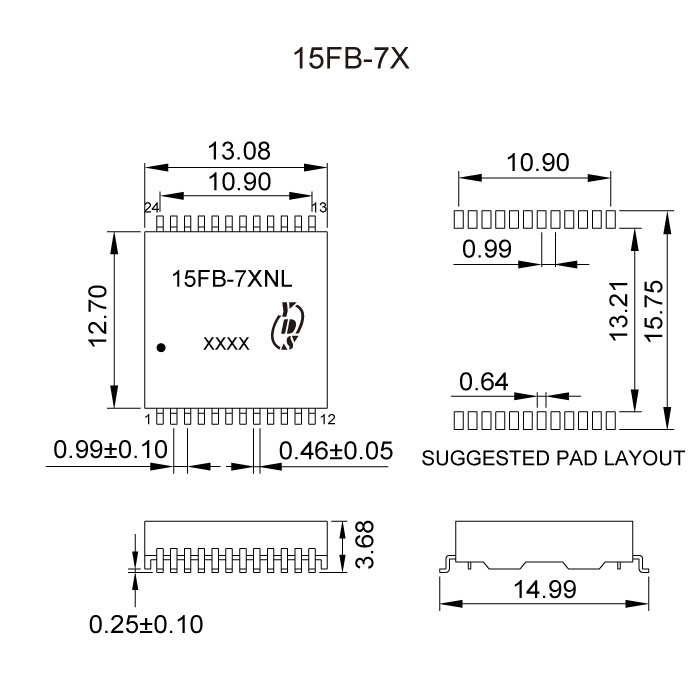

PoE-15FB-03

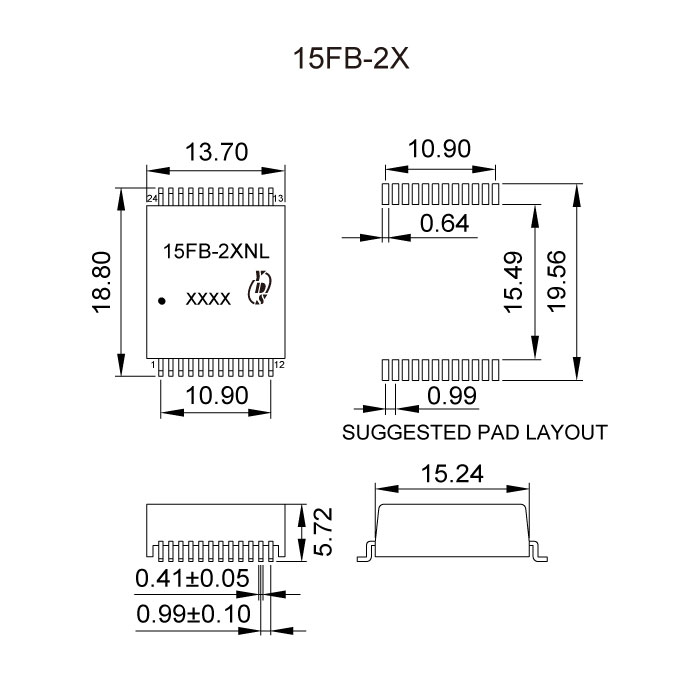

PoE-15FB-04

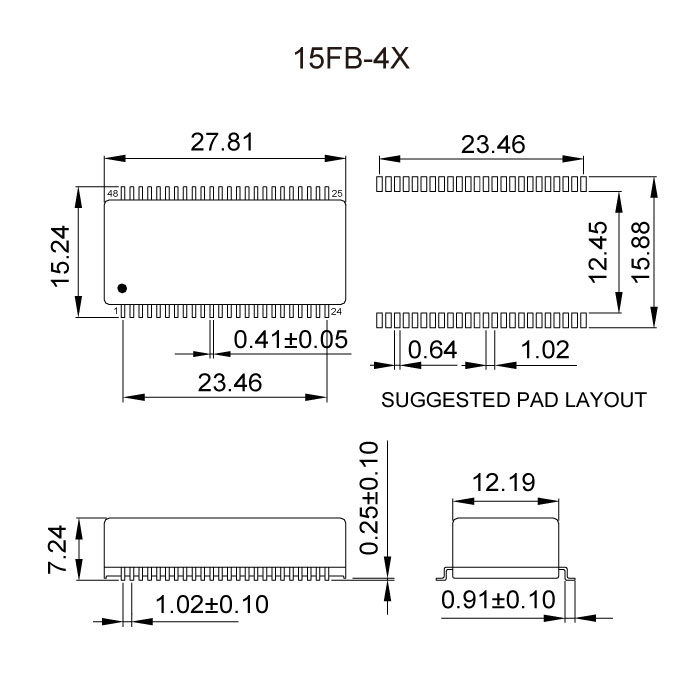

PoE-15FB-05

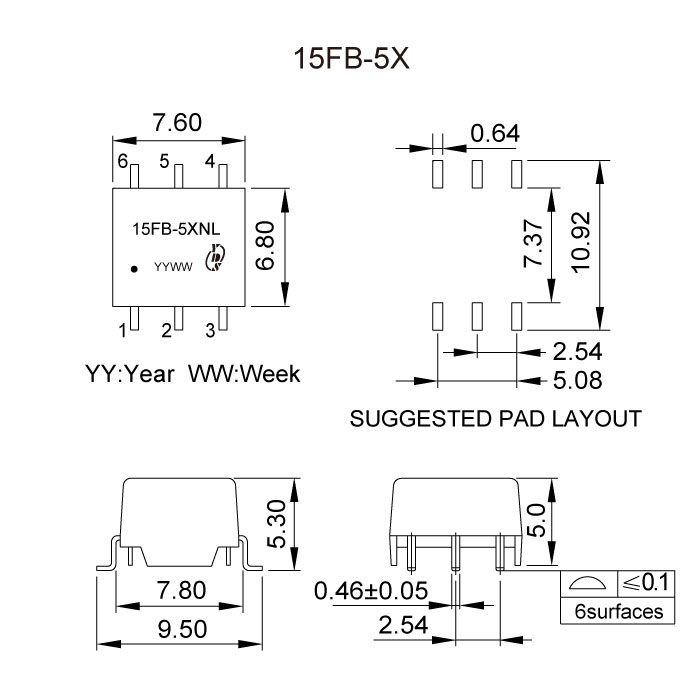

PoE-15FB-06

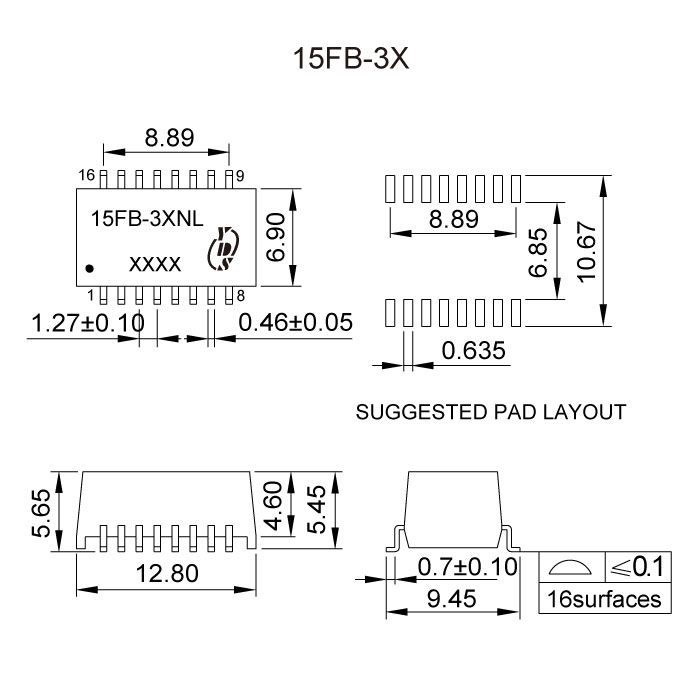

PoE-15FB-07

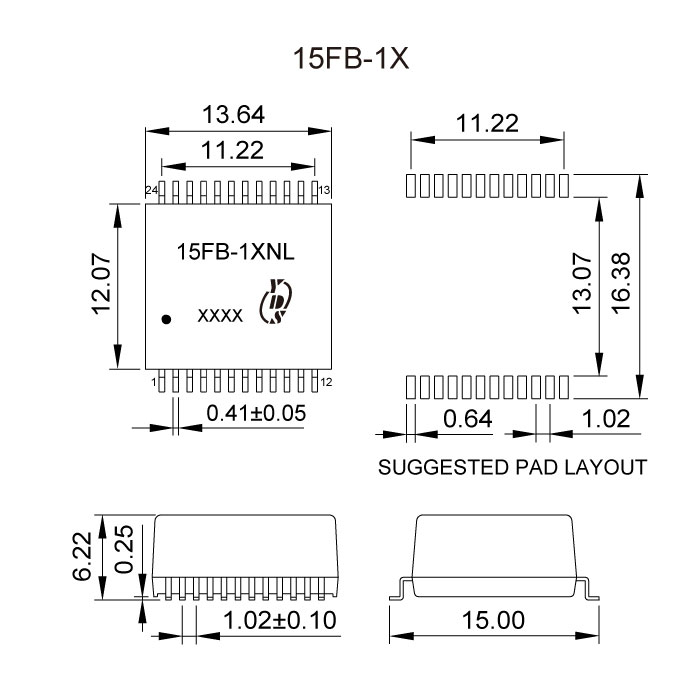

PoE-15FB-08



 Files Download         PoE-15FB-Series.pdf




Certification
