30FB-10G系列 10G Base-T SMD 網路濾波器

功能&特點

• 符合IEEE802.3標準。

• 最佳10 Gig PHY製造商認證。

• ROHS峰值回流溫度額定值：245℃。

• 用於PCI Express的薄型包裝。

• 對特定PHY供應商進行微調磁性。

---

Electrical Specifications@25°C; Operating Temperature 0°C to 70°C

Part Number	Insertion Loss (dB TYP)			Return Loss (dB @100Ω)		CDMR (dB TYP)	CMR (dB TYP)			Crosstalk (dB TYP)		Hipot (Vrms MIN)
	1-300 MHz	300-400 MHz	400-500 MHz	1-40 MHz	40-500 MHz	1-500 MHz	--	--	--	1-100 MHz	100-500 MHz
30FB-10GANL	-1.0	-1.2	-2.0	-18(MIN)	-17+10log(f/40MHz)(MIN)	-22	--	--	--	-40	-30	1500

Part Number	Insertion Loss (dB TYP)		Return Loss (dB @100Ω)					CDMR (dB TYP)		CMR (dB TYP)			Crosstalk (dB TYP)		Hipot (Vrms MIN)
	100 KHz	1-500 MHz	1 MHz	2-100 MHz	100-200 MHz	200-400 MHz	400-500 MHz	1-250 MHz	250-500 MHz	1-100 MHz	100-300 MHz	300-500 MHz	1-100 MHz	100-500 MHz
30FB-13ANL	-3.0	-2.0	-22 (TYP)	-25 (TYP)	-22 (TYP)	-11 (TYP)	-8 (TYP)	-30	-22	-35	-30	-25	-40	-30	1500

Electrical Specifications@25°C; Operating Temperature -40°C to 85°C

Part Number	Insertion Loss (dB  TYP)				Return Loss (dB  TYP@100Ω)						CDMR (dB TYP)		CMR (dB TYP)			Crosstalk (dB TYP)		Hipot (Vrms MIN)
	1-300 MHz	300-400 MHz		400-500 MHz	1-40 MHz		40-500 MHz				1-500 MHz		--	--	--	1-100 MHz	100-500 MHz
30FB-13CNL	-1.0	-1.2		-2.0	-18		-17+10log(f/40MHz)				-22		--	--	--	-40	-30	1500

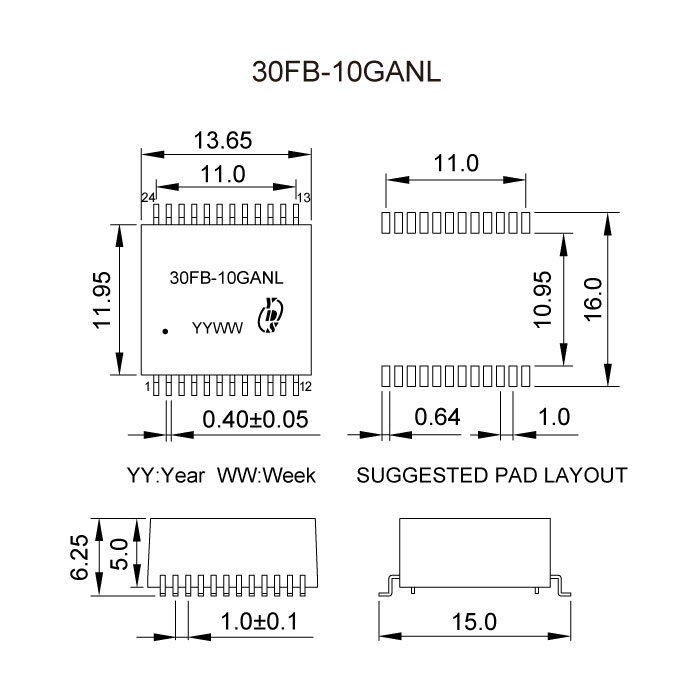

Dimension

 Files Download       30FB-10G-Series.pdf

Certification
