14T/16T系列 SMD/通孔型 射頻變壓器

狀態:
數量:
  • 14T/16T 系列
  • YDS
功能&特點


  • 0.8 MHz至400 MHz的工作頻寬。

  • 峰值紅外線回流溫度額定值為235°C。

  • 優異的插入損耗和回損。

  • 各種阻抗比可用。

  • 通過UL 60950-1安規認證。





Electrical Specifications@25°C; Operating Temperature -40°C To 85°C



Part Number Pri Inductance
(uH MIN)
Turns Ratio Bandwidth*
(-3dB,MHz)
Schematic Primary Pins

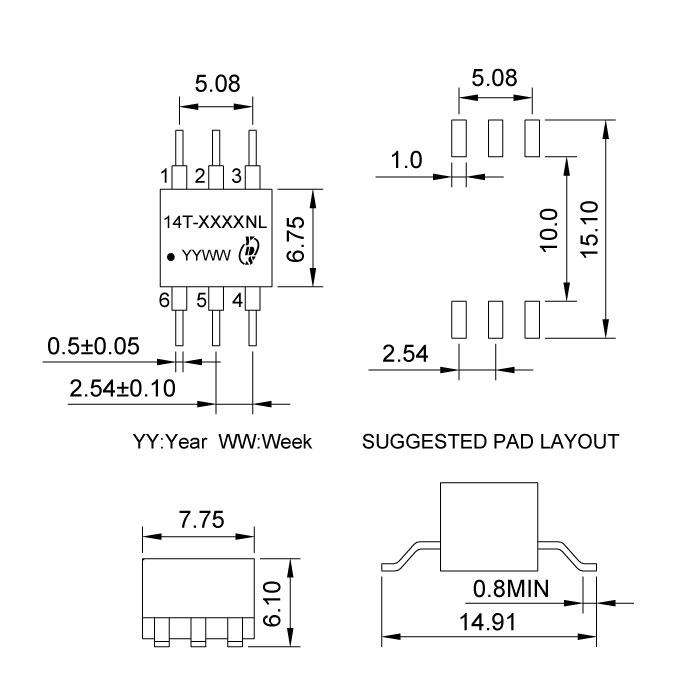

14T-4011ANL 110 1:1 .15-400 A 4-6
14T-2012BNL 200 1:1CT .30-200 B 4-6
14T-3513BNL 80 1:2CT .20-350 B 4-6

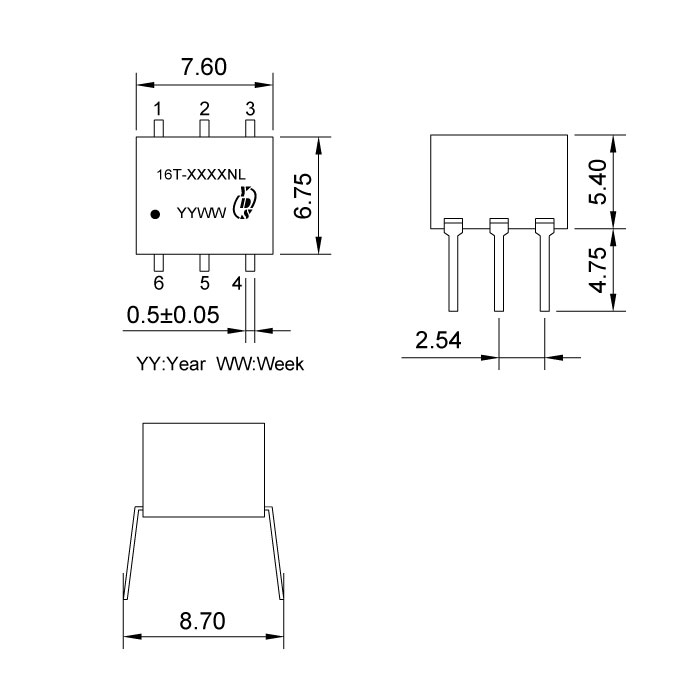

16T-3513BNL 80 1:2CT .20-350 B 4-6


*Bandwidth is referenced to midband loss.



 Files Download     14T-16T Series.pdf
