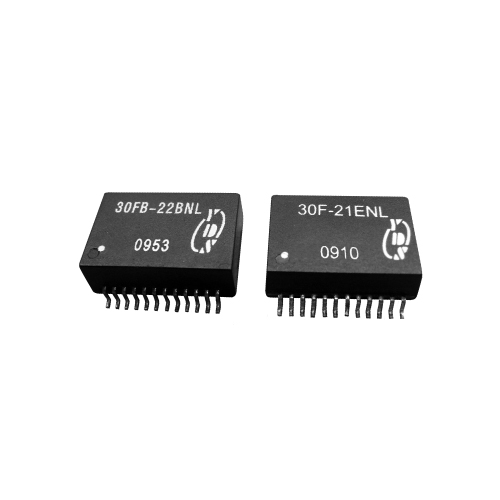

30FB-2X 系列
YDS
專為遠距離千兆以太網10/100/1000 Base-T全雙工應用而設計。
持4對5類UTP電纜。
有線接口用於隔離和低共模發射。
符合IEEE 802.3ab標準。
通過UL 60950-1 安規認證。
Part Number | Insertion Loss (dB MAX) | Return Loss (dB min @100 Ω) | Differential to Common Mode (dB min) | Crosstalk (dB TYP) | Hipot (Vrms min) | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1-100 MHz | 1-30 MHz | 40 MHz | 50 MHz | 60-80 MHz | 100 MHz | 30 MHz | 60 MHz | 100 MHz | 30 MHz | 60 MHz | 100 MHz | ||
30FB-21NL | -1.0 | -18 | -14.4 | -13.1 | -12 | -10 | -43 | -37 | -33 | -45 | -40 | -35 | 1500 |
30FB-22NL | -1.0 | -18 | -14.4 | -13.1 | -12 | -10 | -43 | -37 | -33 | -45 | -40 | -35 | 1500 |
Files Download 30FB-2X-Series.pdf
