82FB-2X系列 10G Base-T 2埠 SMD 網路濾波器

狀態:
數量:
  • 82FB-2X 系列

  • YDS

功能&特點


  • 專為以太網10G BASE-T應用而設計。

  • 有線接口用於隔離和低共模發射。

  • 符合10G BASE-T的IEEE 802.3an 標準。

  • 通過UL 60950-1 安規認證。




Electrical Specifications@25°C; Operating Temperature 0°C to 70°C


Part Number Turns Ratio
(Ω5%)
OCL
(uH MIN)
Crosstalk
(dB TYP)
Common Mode Rejection
(dB TYP)
Comm. TO Diff. Rejection
(dB TYP)
Hipot
(Vrms)
----- 100KHz/0.1V 1-100
MHz
100-500
MHz
1-100
MHz
100-300
MHz
300-500
MHz
1-100
MHz
100-300
MHz
300-500
MHz
@60Hz
82FB-20ANL 1CT:1CT 120 -40 -30 -37 -30 -25 -40 -30 -25 1500


Electrical Specifications@25°C; Operating Temperature 0°C to 70°C (Continue)


Part Number Insertion Loss
(dB MAX)
Return Loss(PHY-Side)
(dB MIN)@100Ω±15Ω
Return Loss(LINE-Side)
(dB MIN)@100Ω±15Ω
0.1
MHz
1-400
MHz
1
MHz
2-100
MHz
100-500
MHz
1-40
MHz
40-400
MHz
400-500
MHz
82FB-20ANL -3 -1 -23 -25 -12+21.6log(f/400) -23 -23+10log(f/40) -13+30log(f/400)

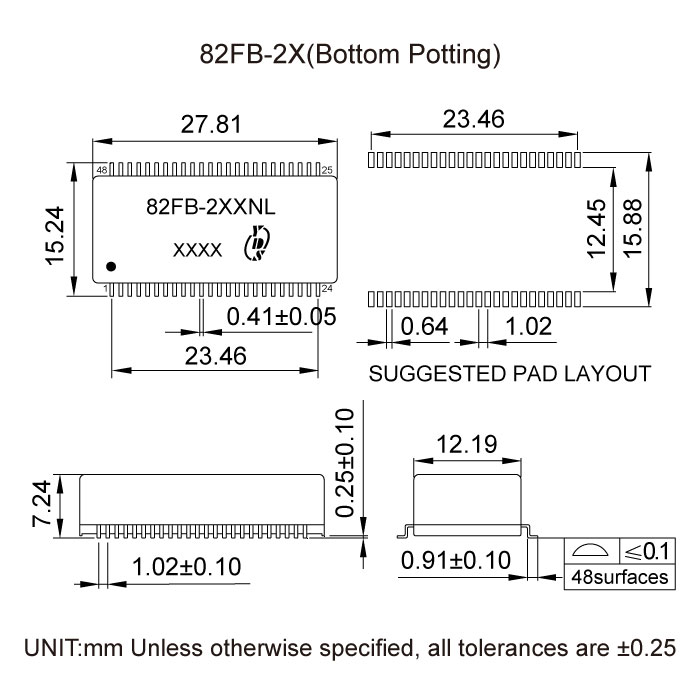

Dimension



82FB-2X



 Files Download       82FB-2X-Series.pdf




Certification
