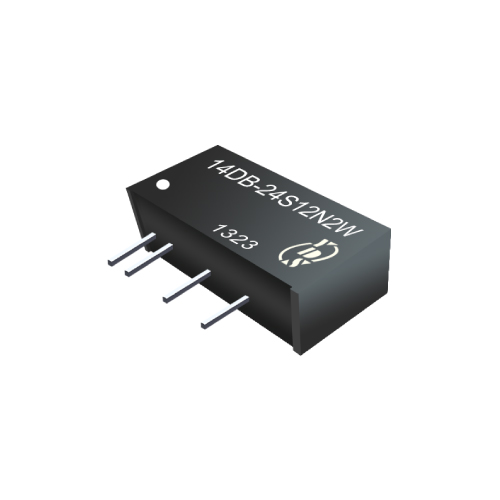

14DB-2W 系列 2瓦 1KV隔離電壓 連續式短路保護 直流對直流電源轉換器

功能&特點

• 7PIN SIP 包裝。

• 效率高達85%。

• 連續輸出短路保護。

• 非穩壓輸出類型。

• 內部為SMD結構。

• 工業標準引腳。

• 操作環境溫度:-40℃ 至 +105℃。

---

Specifications Typical At TA = 25°C, Nominal Input Voltage And Rated Output Current Unless Otherwise Specified

Part Number	Output Voltage	Output Current	Ripple & Noise		Efficiency
	Vdc	mA	Typ (mVp-p)	Max (mVp-p)	%Typ
14DB-05S05N2W	5	400	60	100	80
14DB-05S09N2W	9	222	60	100	82
14DB-05S12N2W	12	167	60	100	82
14DB-05S15N2W	15	133	60	100	82
14DB-12S05N2W	5	400	60	100	82
14DB-12S09N2W	9	222	60	100	82
14DB-12S12N2W	12	167	60	100	84
14DB-12S15N2W	15	133	60	100	84
14DB-15S05N2W	5	400	60	100	80
14DB-15S09N2W	9	222	60	100	82
14DB-15S12N2W	12	167	60	100	83
14DB-15S15N2W	15	133	60	100	83
14DB-24S05N2W	5	400	60	100	82
14DB-24S09N2W	9	222	60	100	84
14DB-24S12N2W	12	167	60	100	84
14DB-24S15N2W	15	133	60	100	84
14DB-24S24N2W	24	84	60	100	85
14DB-05D05N2W	±5	±200	60	120	80
14DB-05D09N2W	±9	±111	60	120	82
14DB-05D12N2W	±12	±84	60	120	82
14DB-05D15N2W	±15	±67	60	120	82
14DB-12D05N2W	±5	±200	60	120	82
14DB-12D09N2W	±9	±111	60	120	84
14DB-12D12N2W	±12	±84	60	120	84
14DB-12D15N2W	±15	±67	60	120	84
14DB-15D05N2W	±5	±200	60	120	80
14DB-15D09N2W	±9	±111	60	120	82
14DB-15D12N2W	±12	±84	60	120	83
14DB-15D15N2W	±15	±67	60	120	83
14DB-24D05N2W	±5	±200	60	120	82
14DB-24D09N2W	±9	±111	60	120	78
14DB-24D12N2W	±12	±84	60	120	78
14DB-24D15N2W	±15	±67	60	120	80

Input Specifications

Parameters	Conditions	Min	Typ	Max	Units
Voltage Tolerance	Vo,Io Nom			±10	%
Filter	Capacitor

Output Specifications

Parameters	Conditions	Min	Typ	Max	Units
Voltage Tolerance	100% full load			±5	%
Short Circuit Protection	Continuous
Line Regulation	For 1.0% of Vin		1.2		%
Load Regulation	5V, 9V (10% To 100% F.L)			15	%
Load Regulation	12~24V (10% To 100% F.L)			10	%
Load Regulation	±5V,±9V (10% To 100% F.L)			15	%
Load Regulation	±12V~±24V (10% To 100% F.L)			10	%

General Specifications

Parameters	Conditions	Min	Typ	Max	Units
Isolation Resistance	500Vdc	1000			MΩ
Switching Frequency	Full load, nominal input		100		KHz
Operating Temperature		-40		+105	℃
Storage Temperature		-55		+125	℃
Humidity	Non Condensing			95	%
Cooling	Free air Convection
Case Material	DAP
MTBF	MIL-HDBK-217F @25℃	3500000			Hours
Weight		2.7			g
Dimensions		19.5 x 7.1 x 10.0			mm

Dimension

 Files Download        14DB-2W-Series.pdf
