43F/44F 系列
YDS
LAN接口適用於10 / 100Base-TX應用。
RJ45 / USB堆疊設計節省PCB板面。
USB模塊符合USB 2.0標準並且符合CAT5 快速以太網產業性能標準。
內部磁性對HI-POT和功能進行100%電氣測試。
符合IEEE 802.3和ANSI X3.263標準，包括350 µH最小OCL，8mA偏置電流。
| Part Number | Turns Ratio (±5%) | Insertion Loss (dB MAX) | Return Loss (dB MIN @100Ω±15Ω) | ||
|---|---|---|---|---|---|
| 1-100 MHz | 1-30 MHz | 30-60 MHz | 60-80 MHz | ||

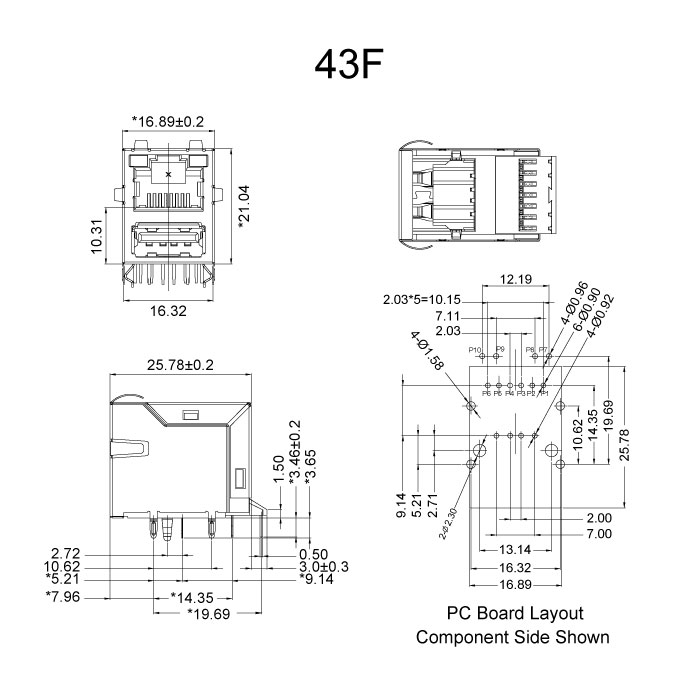

| 43F-1201DYD2NL | 1CT: 1CT | -1.0dB | -18dB | -18 + 20Log (F/30MHz) | -12dB |

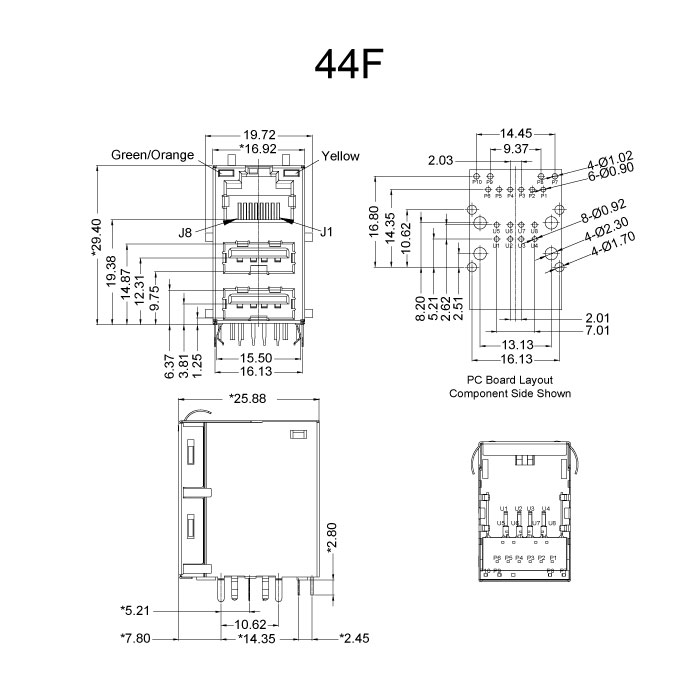

| 44F-10107DYD2NL | 1CT: 1CT | -1.2dB | -16dB | -12 | -10dB |
| Part Number | Crosstalk (dB TYP) | CMR (dB MIN) | Hipot (Vrms) |
|---|---|---|---|
| 1-100 MHz | 1-100 MHz | @ 60Hz | |
| 43F-1201DYD2NL | -35dB | -30dB | 1500 |
| 44F-10107DYD2NL | -30dB | -30dB | 1500VAC or 2250VDC |
Files Download
43F_44F-Series.pdf
