12F/14F系列 10 Base-T 通孔式網路濾波器

狀態:
數量:
  • 12F/14F 系列

  • YDS

功能&特點


  • 可用於MAU、集線器和主板應用程序。

  • 高性能,可最大限度抑制EMI。

  • 最小1500 Vrms隔離。

  • 兼容多個10Base-T芯片。





Electrical Specifications@25°C; Operating Temperature 0°C to 70°C


Part Number Package
Type
(Pins)
Insertion Loss
1 to 10 MHz
(dB max)
Attenuation
(dB MIN)
Return Loss
1 to 10MHz
100Ω±15Ω
(dB MIN)
Cross talk
1 to 30 MHz
(dB MIN)
Common Mode
Rejection(dB MIN)
30-50 MHz

50-100

MHz

50MHz 100MHz
TX RX TX RX
12F-01NL DIL(16) -1.0 -30 -15 -35 -20 -15 -30 -35 -30
14F-01NL DIL(16) -1.0 -30 -15 -35 -20 -15 -30 -35 -30

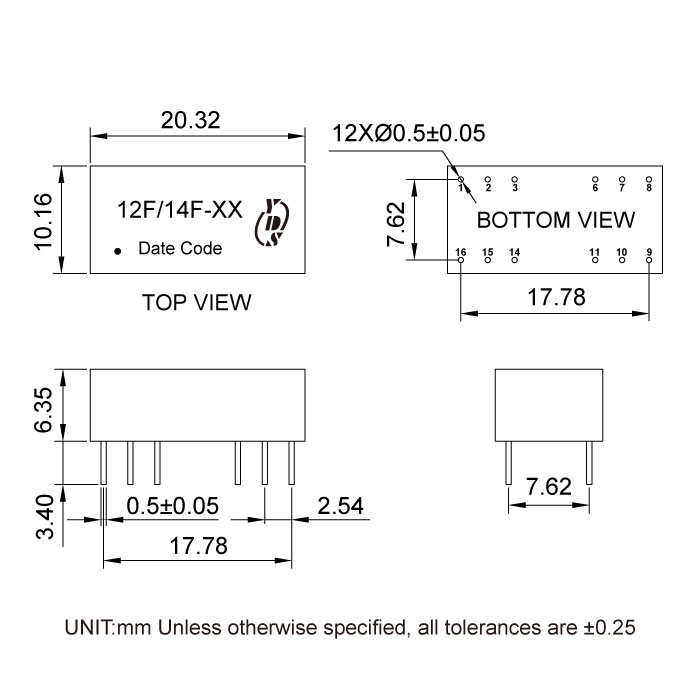

Dimension


12F-14F




 Files Download      12-14F-Series.pdf
