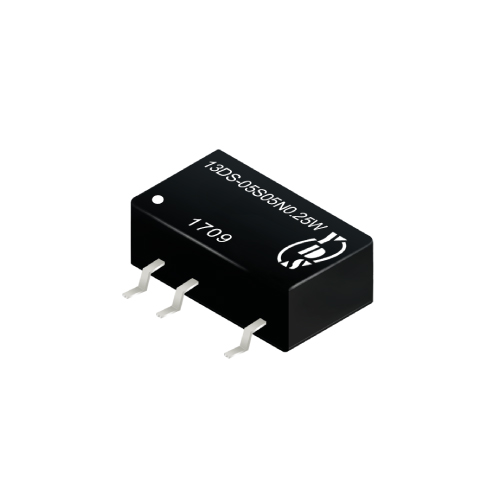

13DS-0.25W 系列 0.25瓦 1KV隔離電壓 SMD 直流對直流電源轉換器

狀態:
數量:
  • 13DS-0.25W 系列

  • YDS

功能&特點


  • 極小型封裝。

  • 14PIN SMD包裝。

  • 效率高達72%。

  • 非穩壓輸出類型。

  • 高功率密度。

  • 不需外部零組件。

  • 操作環境溫度:-40°C 至 +85°C

  • 工業標準引腳。





Specifications Typical At TA = 25°C, Nominal Input Voltage And Rated Output Current Unless Otherwise Specified



Part Number Output Voltage Output Current Efficiency
Vdc mA % TYP
13DS-03S03N0.25W 3.3 76 65
13DS-03S05N0.25W 5 50 65
13DS-03S09N0.25W 9 28 70
13DS-03S12N0.25W 12 21 72
13DS-03S15N0.25W 15 16 72
13DS-05S03N0.25W 3.3 76 65
13DS-05S05N0.25W 5 50 65
13DS-05S09N0.25W 9 28 70
13DS-05S12N0.25W 12 21 72
13DS-05S15N0.25W 15 16 72
13DS-09S03N0.25W 3.3 76 65
13DS-09S05N0.25W 5 50 65
13DS-09S09N0.25W 9 28 70
13DS-09S12N0.25W 12 21 72
13DS-09S15N0.25W 15 16 72
13DS-12S03N0.25W 3.3 76 65
13DS-12S05N0.25W 5 50 65
13DS-12S09N0.25W 9 28 70
13DS-12S12N0.25W 12 21 72
13DS-12S15N0.25W 15 16 72
13DS-15S03N0.25W 3.3 76 65
13DS-15S05N0.25W 5 50 65
13DS-15S09N0.25W 9 28 70
13DS-15S12N0.25W 12 21 72
13DS-15S15N0.25W 15 16 72



Input Specifications



Parameters Conditions Min Typ Max Units
Voltage Tolerance Vo, Io Nom     ±10 %
Filter Capacitor



Output Specifications



Parameters Conditions Min Typ Max Units
Voltage Tolerance 100% full load     ±5 %
Short Circuit Protection Short Term     1 Sec
Line Regulation For 1.0% OF Vin   1.2   %
Load Regulation 3.3V
(10% To 100% F.L)
  15   %
Load Regulation 5V, 9V
(10% To 100% F.L)
    15 & 9.0 %
Load Regulation 12V, 15V
(10% To 100% F.L)
    7.5 & 7.0 %
Ripple & Noise BW = DC To 20MHz     100 mVp-p
Transient Response Setting Time 50% load step change   350   us



General Specifications



Parameters Conditions Min Typ Max Units
Isolation Resistance 500Vdc 1000
Switching Frequency Full load, nominal input   100   KHz
Operating Temperature   -40   +85
Humidity Non Condensing     95 %
Cooling Free air Convection
Case material DAP
MTBF MIL-HDBK-217F @25℃ 3500000     Hours
Weight     1.2   g
Dimensions   12.7 x 7.6 x 6.25 mm



Dimension


13DS-0.25W



 Files Download        13DS_0.25W-Series.pdf
