23FH系列 10 Base-T SMD 網路濾波器

狀態:
數量:
  • 23FH 系列

  • YDS

功能&特點


  • 薄型表面貼焊封裝。

  • 235℃最大紅外線回流溫度額定值。




Electrical Specifications@25°C; Operating Temperature 0°C to 70°C


Part Number Insertion Loss
1 to 10 MHz
(dB Max.)
Attenuation
(XMIT)
(dB Min.)
Return Loss
5 to 10MHz
(dB Min.)
Crosstalk
(dB Min.)
Common Mode Rejection
(dB Min.)
Hi-Pot
(Vrms Min.)
30
MHz
40
MHz
100
MHz
100Ω 98± 13Ω 5-10
MHz
5
MHz
10
MHz
50
MHz
100
MHz
200
MHz
1500
23FH-02NL -1.0 -30 -35 -35 -18 -15 -35 -60 -60 -55 -50 -45 1500
23FH-03NL -6.0 -35 -35 -35 -18 -15 -35 -60 -60 -55 -50 -45 1500
23FH-04NL -6.5 -35 -35 -35 -18 -15 -35 -60 -60 -55 -50 -45 1500
23FH-05NL -1.0 -30 -27 -27 -18 -15 -30 -40 -30 -50 -45 - 1500
23FH-06NL -5.5 -30 -30 -35 -18 -15 -30 -35 -30 -55 -50 - 1500
23FH-07NL -6.0 -30 -27 -27 -18 -15 -25 -40 -35 -45 -30 - 1500
23FH-08NL -5.0 -30 -35 -40 -18 -15 -25 -35 -30 -55 -50 - 1500
23FH-09NL -5.0 -30 -35 -40 -18 -15 -25 -35 -30 -55 -50 - 1500
23FH-10NL -1.0 -30 -27 -27 -18 -15 -35 -40 -35 -45 -45 - 1500



Part Number IC Manufacturer R1 R2 R3 R4 R5 R6 R7
23FH-02NL Various N/A N/A N/A N/A N/A N/A N/A
23FH-03NL AMD TXD(+)=61.9 TXP(+)=422 TXD(-)=61.9 TXP(-)=422 1.2k RX(+)=49.9 RX(-)=49.9
23FH-04NL National TXOD(-)=274 TXO(+)=66.5 TXO(-)=66.5 TXOD(+)=274 806 RX(+)=49.9 RX(-)=49.9
23FH-06NL National 348.0 53.6 53.6 348.0 806 49.9 49.9
23FH-07NL AMD 61.9 422.0 61.9 422.0 1210 49.9 49.9
23FH-08NL LSI 390.0 63.4 390 63.4 N/A 49.9 49.9
23FH-09NL Motorola 39.0 N/A 39 N/A N/A 49.9 49.9

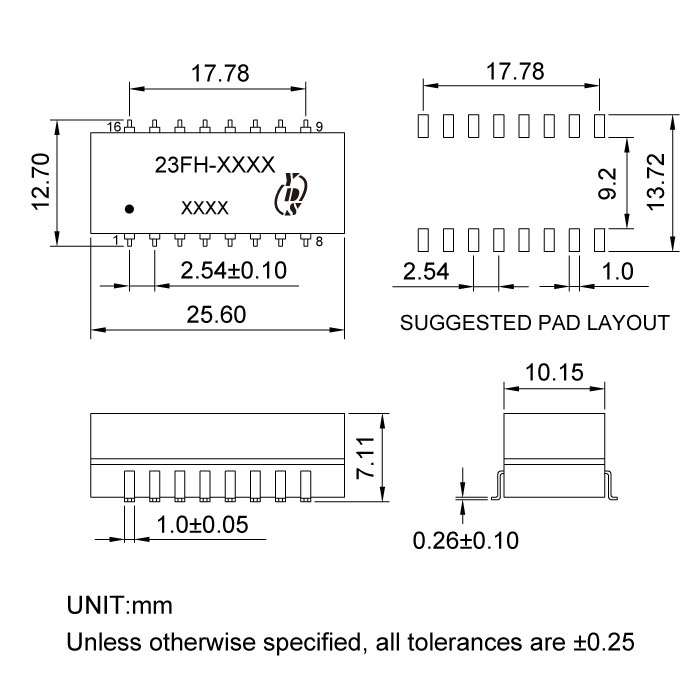

Dimension



23FH



 Files Download        23FH-Series.pdf



Certification
