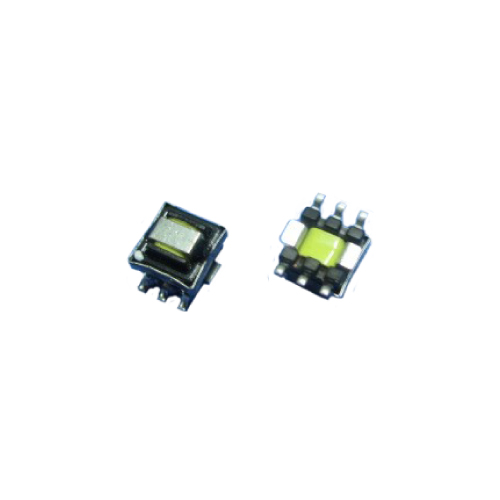

EE5系列 SMT電流感應變壓器

產品描述

• 高度：5.5毫米MAX。

• 尺寸：8.4mmX7.2mm MAX。

• 頻率範圍：50kHz至1MHz。

• 工作溫度範圍：-40℃至+ 125℃。

• 儲存溫度範圍：-40℃至+ 125℃。

• RoHS合規版本可用。

---

Electrical Specifications@25°C

Part Number	Turn Ratio Pri:Sec	Lsec ① (mH MIN)	Current Rating(A) ②	Hi-pot (Vrms)	DCR (mΩMAX)		Schematic
					Pri (mΩMax)	Sec (mΩMax)
05SEE-8001ANL	1:20	0.08	20	500	0.75	0.55	A
05SEE-1811ANL	1:30	0.18	20	500	0.75	0.87	A
05SEE-3211ANL	1:40	0.32	20	500	0.75	1.03	A
05SEE-5012ANL	1:50	0.50	20	500	0.75	1.50	A
05SEE-5011CNL					6.0	1.50	B
05SEE-7211ANL	1:60	0.72	20	500	0.75	1.98	A
05SEE-9811ANL	1:70	0.98	20	500	0.75	4.75	A
05SEE-9811DNL					6.0	4.75	C
05SEE-2023ANL	1:100	2.0	20	500	0.75	5.5	A
05SEE-2021DNL					0.75	5.5	B
05SEE-3021ANL	1:125	3.0	20	500	0.75	6.5	A
05SEE-3021DNL					6.0	6.5	B
05SEE-1231TNL	1:200	8.0	20	500	4.0	33.24	B

①Inductance measured between secondary pins at 10kHz, 0.1Vrms.
②Primary current of 20A causes approximately 40℃ temperature rise above 25℃ ambient .

Dimension
