01D-3A 系列 非隔離 穩壓 1.77~45瓦 POL 直流對直流電源轉換器

功能&特點

• 開放式無外殼包裝。

• 效率高達95%(無隔離/不需散熱片)。

• 提供客製化。

• 具備遙控開關功能。

• 操作環境溫度:-40°C 至 +65°C。

• 產品3年保固。

• 可調輸出電壓。

• 短路保護。

• 寬電壓輸入(4.5~14VDC,10~30VDC)。

---

Specifications Typical At TA = 25°C, Nominal Input Voltage And Rated Output Current Unless Otherwise Specified

Part Number	Input Range	Output Voltage	Output Current	Efficiency
	Vdc	Vdc	mA	(%)	Output Voltage(Vdc)
01D-1206-3A	4.5-14	0.59-6.0	3000	92	3.3
01D-2406-3A	10-30	3.0-6.0	3000	91	5.0
01D-2415-3A	10-30	5.0-15	3000	95	12

Input Specifications

Parameters	Conditions	Min	Typ	Max	Units
Input Voltage Range	See table	4.5	12	30	V
Internal Input Filter	Capacitors		10		uF
No Load Input Current			30		mA

Output Specifications

Parameters	Conditions	Min	Typ	Max	Units
Voltage Tolerance				±3	%
Short Circuit Protection	Hiccup, automatic recovery
Line Regulation	Vin = min to max at full load		±0.2		%
Load Regulation	0% To 100% F.L(Vo≧2.5V)		±0.8		%
Current Limit			220		%
Ripple & Noise	100% F.L BW = 20MHz			150	mVp-p
Dynamic load response (Recovery time)	25% load step change		120		us
Capacitive load	ESR > 1mohm			500	uF

General Specifications

Parameters	Conditions	Min	Typ	Max	Units
Switching Frequency			300		KHz
Operating Temperature	With derating	-40		+65	℃
Storage Temperature		-55		+125	℃
Humidity	Non Condensing	5		95	%
Cooling	Natural Convection (20LFM)
Case material	Open Frame
Weight			2		g
Dimensions	01D-1206-3A	15.5x9.4x6.0			mm
	01D-2406-3A 01D-2415-3A	16.5x10.4x6.0			mm
MTBF (+25℃)	using MIL-HDBK 217F	4.4 x 106			hours

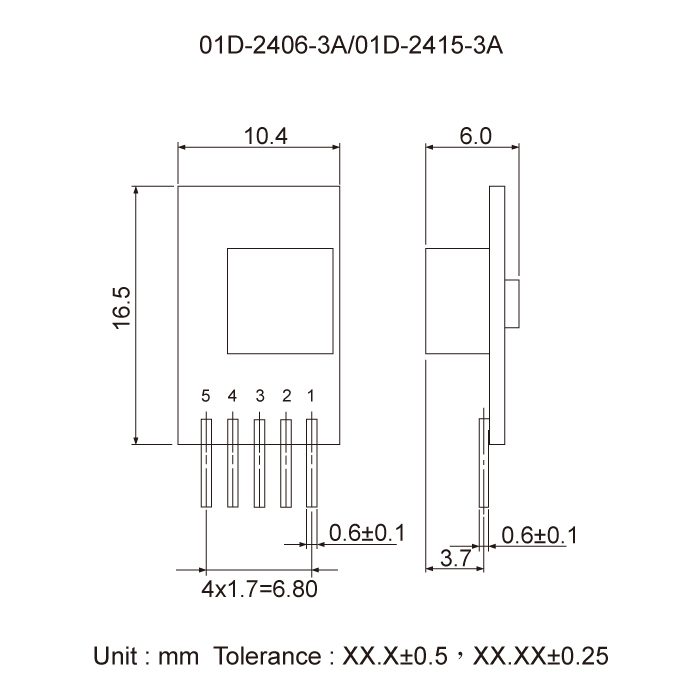

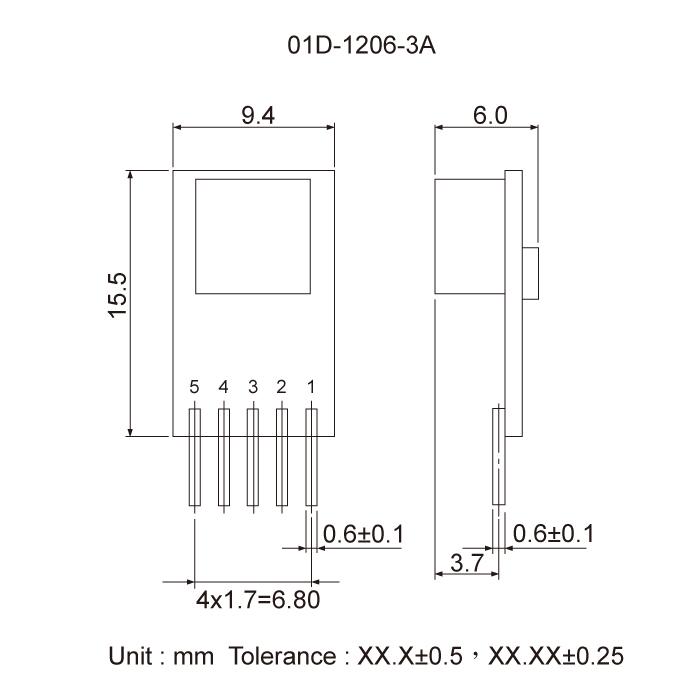

Dimension
