59T1系列 四端口 T1/CEPT/ISDN-PRI接口 SMT變壓器

狀態:
數量:
  • 59T1 系列

  • YDS

功能&特點


  • 四端口線路接口模組,適用於T1,E1,Pri ISDN和CEPR應用。

  • 1500 Vrms隔離電壓。

  • 通過UL 1950認證。




Electrical Specifications@25°C; Operating Temperature 0°C to 70°C


Part Number Turns Ratio
(±5%)
OCL
(mH min.)
LL
(uH MAX)
Cw/w
(pF MAX)
DCR Pri
(Ω Max)
Primary Pins
TX RX TX RX
59T1-152AD1NL 1CT : 2CT 1CT : 2CT 1.5 0.5 35 0.8 4-6,
10-12
1-3,
7-9
59T1-152BD1NL 1CT : 2.42CT 1CT : 2.42CT 1.5 0.5 35 0.8 4-6,
10-12
1-3,
7-9
59T1-152CD1NL 1CT : 1.36CT 1CT : 1.36CT 1.5 0.5 35 0.8 4-6,
10-12
24-22,
18-16
59T1-152DD1NL 1CT : 2CT 1CT : 2CT 1.5 0.5 35 0.8 1-3,
10-12
21-19,
18-16
59T1-152ED1NL 1CT : 1.36CT 1CT : 2CT 1.5 0.5 35 0.8 4-6,
10-12
24-22,
18-16



Dimension

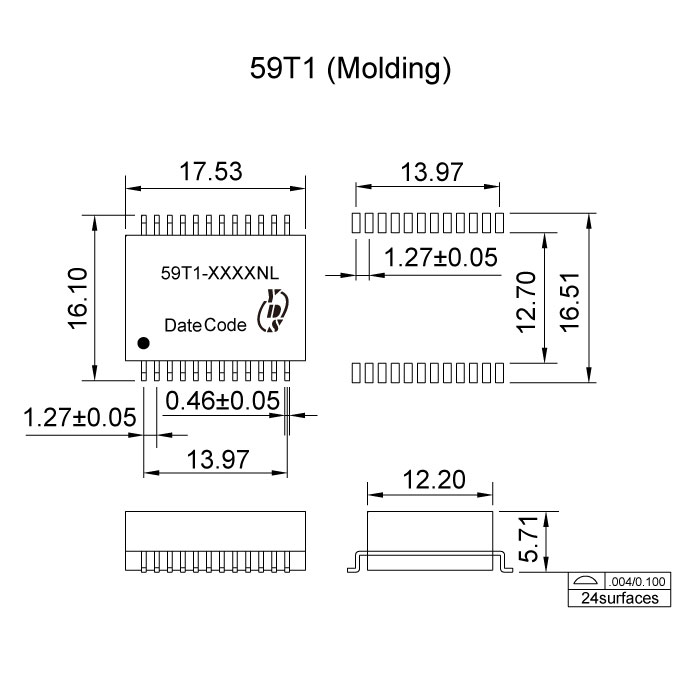

59T1-01

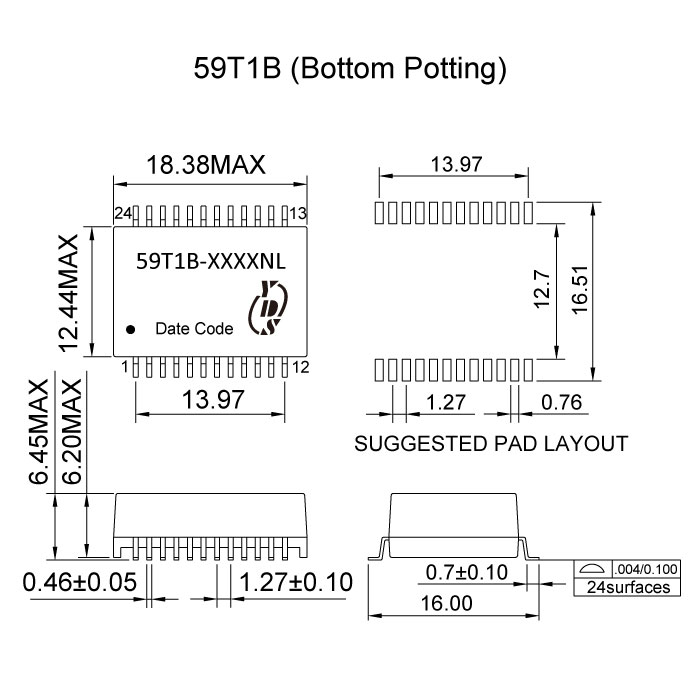

59T1-02



 Files Download        59T1-Series.pdf




Certification
