56F(5G)系列 單埠 5G Base-T RJ45變壓器模組

功能&特點

• 1X1 Tab朝上，長1"，RJ45帶內部磁性。

• 12 pin信號引腳版本可選用。

• 可選用帶LED。

• 適用於CAT 5 和 6 快速以太網電纜或更好的UTP。

• 內部磁性對HI-POT和功能進行100%電氣測試。

---

Electrical Specifications@25°C; Operating Temperature 0°C to 70°C

Part Number	Turns Ratio (±3%)	LEDs	Insertion Loss (dB MAX)		Return Loss (dB MIN)
		L/R	1-125 MHz	125-250 MHz	1-40 MHz	40-250 MHz
56F-3001GYD2NL	1CT: 1CT	G/Y	-1.0	-1.5	--20	-20+15log10(f/40MHz)

Part Number	Crosstalk (dB TYP)		CDMR (dB TYP)	CMR (dB TYP)	Hipot (VDC)
	1-125 MHz	125-250 MHz	10-250 MHz	30-250 MHz	@60Hz
56F-3001GYD2NL	-30	-25	-45+f/35	-30	2250

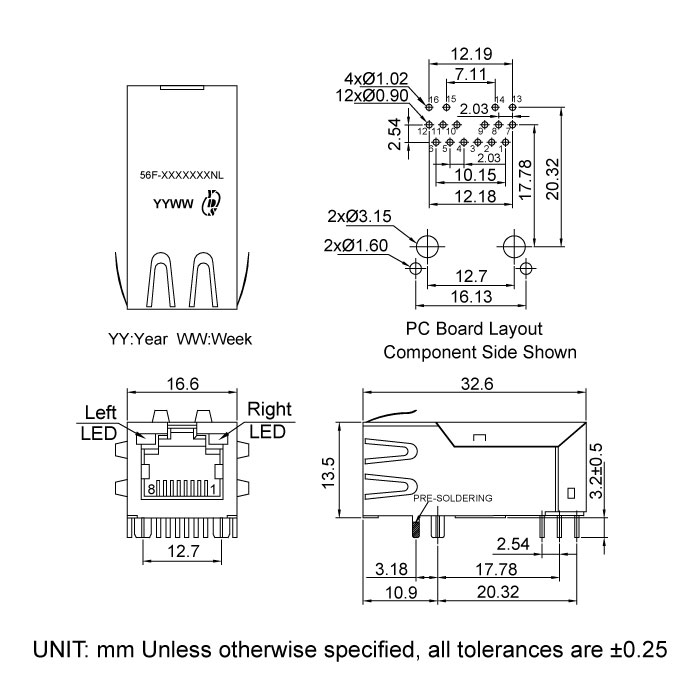

Dimension

 Files Download       56F-5G-Series.pdf

Certification
