56F-14XX系列 單埠 100/1000 Base-TX PoE & PoE+ RJ45變壓器模組

功能&特點

• 磁性設計支援每種PHY。

• 符合IEEE 802.3af標準，350mA。

• 符合IEEE 802.3at標準，720mA。

• 包括350 µH最小OCL，8mA偏置電流。

• 根據IEEE 802.3要求，最小為1500Vrms隔離。

• 設計用於通過UTP-5電纜進行100 / 1000 base傳輸。

• 尺寸與RJ45模塊插孔相同，可節省PCB板空間。

• 通過UL 60950-1 安規認證。

---

Electrical Specifications@25°C; Operating Temperature -40°C to 85°C

Part Number	Turns Ratio (± 5%)	EMI Fingers	LED (L/R)	Insertion Loss (dB TYP)	Return Loss (dB min @100Ω)
				1-100 MHz	1-10 MHz	30 MHz	60-80 MHz
56F-1417GYDZ2NL	1CT: 1CT	YES	G/Y	-1.0	-20	-16	-12

Part Number	Crosstalk (dB TYP)			Common Mode Rejection (dB TYP)		PoE Current	Hipot (Vmin)
	1-40 MHz	30-60 MHz	60-100 MHz	1-50 MHz	50-130 MHz
56F-1417GYDZ2NL	-40	-35	-30	-30	-20	720mA	2250

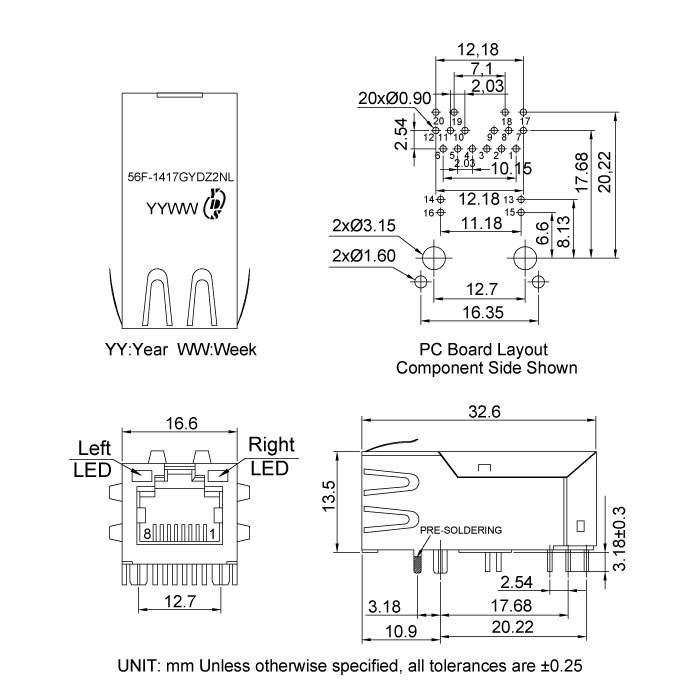

Dimension

 Files Download       56F-14XX Series.pdf

Certification
