71T/73T/77T/79T系列 表面貼裝共模扼流圈

狀態:
數量:
  • 71T/73T/77T/79T 系列

  • YDS

功能&特點


  • 減少輻射EMI輻射。

  • 濾除共模噪聲,降低EMI。

  • 共模衰減從100KHz到1GHz。

  • 通過UL 60950-1認證。




Electrical Specifications@25°C; Operating Temperature 0°C to 70°C


Part
Number
No. of
Lines
Primary
Inductance
OCL
(μH MIN)
Common Mode Attenuation (dB TYP) DCR
(ΩMAX)
Package
Schematic
100
KHz
1
MHz
10
MHz
30
MHz
50
MHz
100
MHz
300
MHz
500
MHz
1
GHz
73T-370SANL 4 37 8 21 28 28 28 27 25 22 - 0.35 16S-A
77T-225LANL 4 22.5 7 20 30 37 38 34 24 13 - 0.20 8L-A
79T-472LANL 4 4700 40 51 38 30 25 20 14 13 - 1.00 10L-A


Dimension

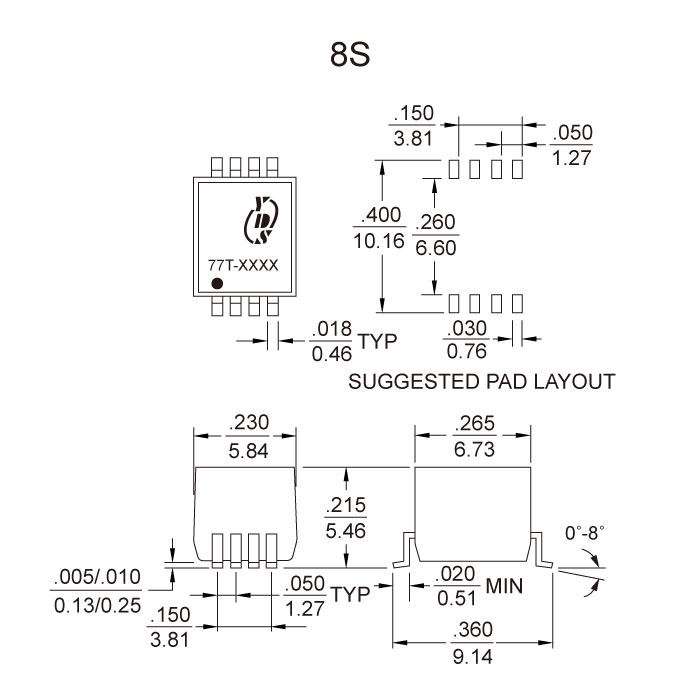

71737779-01

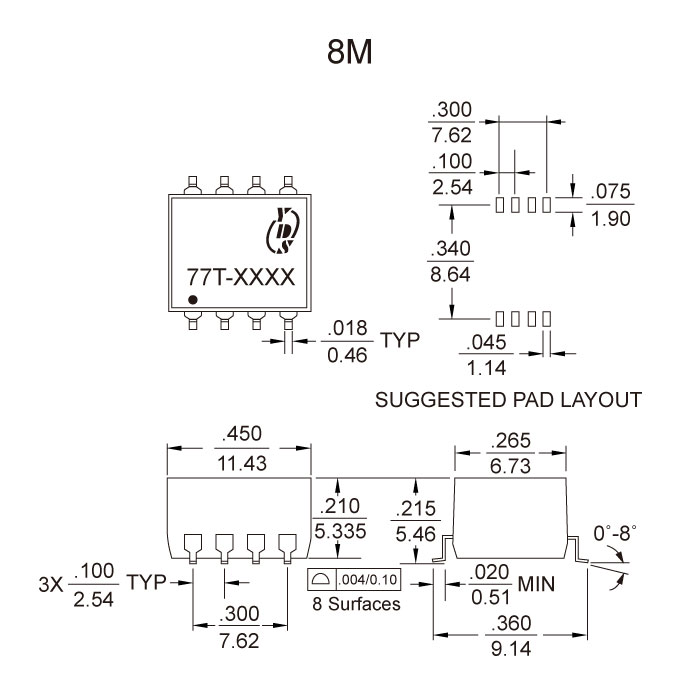

71737779-02



 Files Download        71T-73T-77T-79T-Series.pdf


Certification
