13DS1C 系列
YDS
18PIN&22PIN SMD封裝。
空載輸入電流低至5mA。
連續短路保護。
效率高達87%。
非穩壓輸出類型。
1.5KVDC ~3KVDC 隔離電壓。
操作環境溫度:-40°C 至 +105°C。
工業標準引腳。
設計參考IEC62368,UL62368,EN62368。
| Part Number | Output Voltage | Output Current | Efficiency | Capacitive Load(μF) | Package Style |
|---|---|---|---|---|---|
| Vdc | mA | %TYP | Max. | ||
| 13DS1C-YYS03N*P(H3) | 3.3 | 303 | 76 | 2400 | 1/2/3 |
| 13DS1C-YYS05N*P(H3) | 5 | 200 | 82 | 2400 | 1/2/3 |
| 13DS1C-YYS09N*P(H3) | 9 | 112 | 83 | 1000 | 1/2/3 |
| 13DS1C-YYS12N*P(H3) | 12 | 84 | 84 | 470 | 1/2/3 |
| 13DS1C-YYS15N*P(H3) | 15 | 67 | 84 | 330 | 1/2/3 |
| 13DS1C-YYS24N*P(H3) | 24 | 42 | 85 | 100 | 1/2/3 |
| 13DS1C-YYD03N*P(H3) | ±3.3 | ±151 | 76 | ±1200 | 1/2/3 |
| 13DS1C-YYD05N*P(H3) | ±5 | ±100 | 82 | ±1200 | 1/2/3 |
| 13DS1C-YYD09N*P(H3) | ±9 | ±56 | 83 | ±470 | 1/2/3 |
| 13DS1C-YYD12N*P(H3) | ±12 | ±42 | 84 | ±220 | 1/2/3 |
| 13DS1C-YYD15N*P(H3) | ±15 | ±34 | 84 | ±1000 | 1/2/3 |
| 13DS1C-YYD24N*P(H3) | ±24 | ±21 | 85 | ±47 | 1/2/3 |
| 13DS1C-XXS03N*P(H3) | 3.3 | 303 | 78 | 2400 | 1/2/3 |
| 13DS1C-XXS05N*P(H3) | 5 | 200 | 82 | 2400 | 1/2/3 |
| 13DS1C-XXS09N*P(H3) | 9 | 112 | 85 | 1000 | 1/2/3 |
| 13DS1C-XXS12N*P(H3) | 12 | 84 | 85 | 680 | 1/2/3 |
| 13DS1C-XXS15N*P(H3) | 15 | 67 | 87 | 330 | 1/2/3 |
| 13DS1C-XXS24N*P(H3) | 24 | 42 | 85 | 220 | 1/2/3 |
| 13DS1C-XXD03N*P(H3) | ±3.3 | ±151 | 78 | ±1200 | 1/2/3 |
| 13DS1C-XXD05N*P(H3) | ±5 | ±100 | 82 | ±1200 | 1/2/3 |
| 13DS1C-XXD09N*P(H3) | ±9 | ±56 | 85 | ±680 | 1/2/3 |
| 13DS1C-XXD12N*P(H3) | ±12 | ±42 | 85 | ±330 | 1/2/3 |
| 13DS1C-XXD15N*P(H3) | ±15 | ±34 | 87 | ±220 | 1/2/3 |
| 13DS1C-XXD24N*P(H3) | ±24 | ±21 | 85 | ±100 | 1/2/3 |
Note:
1. No suffix is standard isolation (1.5KVDC) e.g, 13DS1C-12S05NP, *add suffix “H3” for 3KVDC isolation,
e.g, 13DS1C-12S05NPH3, 13DS1C-15S12NPH3,
Y = 1 or 2 or 3 for package, No suffix Y package1,When Y=2, package2, and so on,
e.g,13DS1C-24S05N2P,13DS1C-15S12N3PH3
2. “ * “= 1 or 2 or 3 for package,No suffix * package1, when * =2, package2, and so on,
e.g,13DS1C-24S05N2P, 13DS1C-15S12N3PH3
3. ”YY” is input Voltage : 03=3.3Vdc,05=5Vdc, 09=9Vdc e.g,13DS1C-05S12N3PH3,13DS1C-09S09NP.
4. ”XX” is input Voltage : 12=12Vdc,15=15Vdc, 24=24Vdc e.g, 13DS1C-12S05N3P, 13DS1C-15S12NPH3.
| Parameters | Conditions | Min | Typ | Max | Units |
|---|---|---|---|---|---|
| Voltage Range | Vo,Io Nom @Vin:3.3V,5V,9V | ±10 | % | ||
| Vo,Io Nom @Vin:12V,15V,24V | ±20 | % | |||
| Filter | Capacitor |
Output Specifications
| Parameters | Conditions | Min | Typ | Max | Units |
|---|---|---|---|---|---|
| Voltage Tolerance | 100% full load | ±5 | % | ||
| Short Circuit Protection | Continuous | ||||
| Line Regulation | For 1.0% of Vin | 1.2 | % | ||
| Load Regulation | 3.3V(10% To 100% F.L) | 15 | 20 | % | |
| 5V(10% To 100% F.L) | 10 | 15 | % | ||
| 9V(10% To 100% F.L) | 8 | 10 | % | ||
| 12V(10% To 100% F.L) | 7 | 10 | % | ||
| 15V(10% To 100% F.L) | 6 | 10 | % | ||
| 24V(10% To 100% F.L) | 5 | 10 | % | ||
| Ripple & Noise | BW=DC To 20MHz @Vo:3.3V,5V,9V,12V,15V | 30 | 75 | mVp-p | |
| BW=DC To 20MHz @Vo:24V | 50 | 100 | mVp-p | ||
General Specifications
| Parameters | Cond itions | Min | Typ | Max | Units |
|---|---|---|---|---|---|
| Isolation Resistance | 500Vdc | 1000 | MΩ | ||
| Isolation Capacitance | Input-output,100KHz/0.1V | 20 | pF | ||
| Switching Frequency | Full load, nominal input @3.3V, 5V Vin | 215/370 | KHz | ||
| Full load, nominal input @other Vin | 250 | KHz | |||
| Operation Temperature | -40 | +105 | ℃ | ||
| Storage Temperature | -55 | +125 | ℃ | ||
| Humidity | Non Condensing | 95 | % | ||
| Cooling | Free air Convection | ||||
| Case material | DAP | ||||
| MTBF | MIL-HDBK-217F @25℃ | 3500000 | Hours | ||
| Weight | Package 1/2/3 | 1.36 | g | ||
| Dimensions | Package 1/2/3 | 15.24X8.0X7.3 | mm | ||

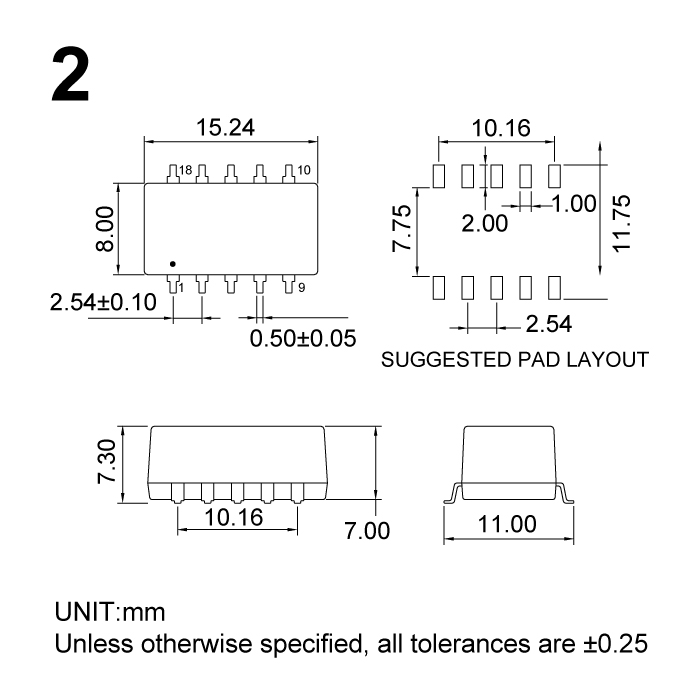

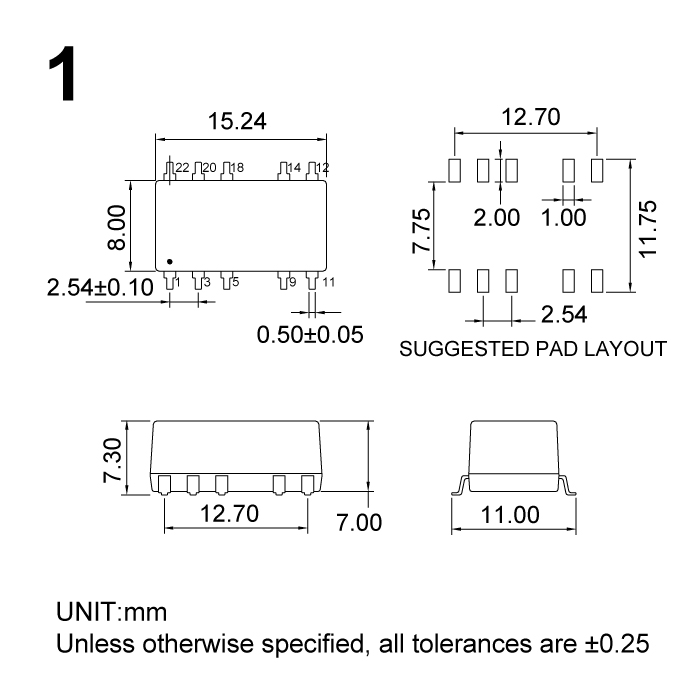

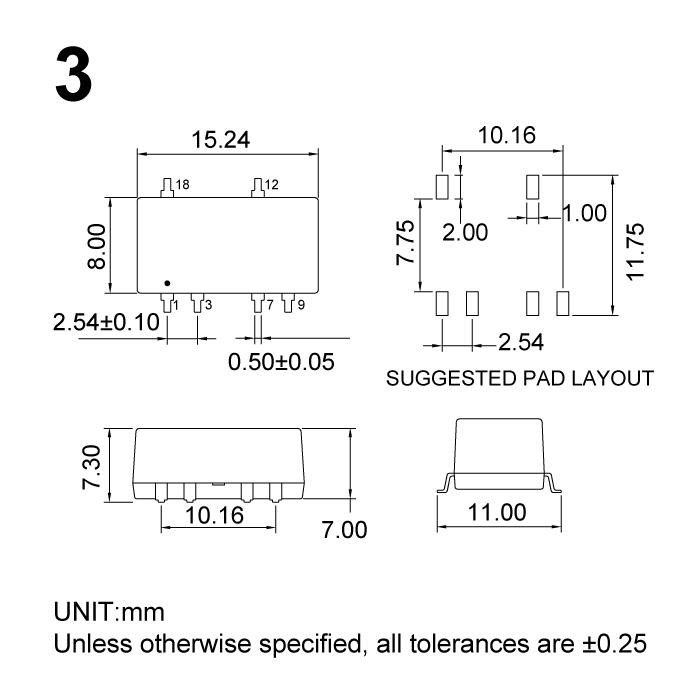

Dimension



Files Download
13DS1C-Series.pdf
