PoE 2.5G系列 2.5G Base-T PoE & PoE+ SMD 網路濾波器

狀態:
數量:
  • PoE 2.5G 系列

  • YDS

功能&特點


  • 專為遠距離千兆以太網2.5G Base-T全雙工應用而設計。

  • 支持4對5類UTP電纜。

  • 有線接口用於隔離和低共模發射。

  • 符合IEEE 802.3an標準。

  • 符合IEEE 802.3af標準,350mA電流能力。

  • 符合IEEE 802.3at標準,720mA電流能力。

  • 符合IEEE 802.3bt標準,1A電流能力。

  • 通過UL 60950-1 安規認證。




Electrical Specifications@25°C; Operating Temperature 0°C to 70°C


Part Number Insertion Loss
(dB max)
Returm Loss
(dB min @100Ω)
CDMR
(dB TYP)
Crosstalk
(dB TYP)
CMR
(dB TYP)
POE
Current
Hipot
(Vrms min)
1-50 MHz 50-125 MHz 1-40 MHz 40-200 MHz 10-125 MHz 1-125 MHz 30-200 MHz
15FB-12BNL -0.5 -1.0 -20 -20+15log(f/40MHz) -45+f/35 -39 -30 350mA 1500
15FB-13NL -0.5 -1.0 -20 -20+15log(f/40MHz) -45+f/35 -39 -30 720mA 1500
15FB-13ANL -0.5 -1.0 -20 -20+15log(f/40MHz) -45+f/35 -39 -30 1A 1500


Dimension

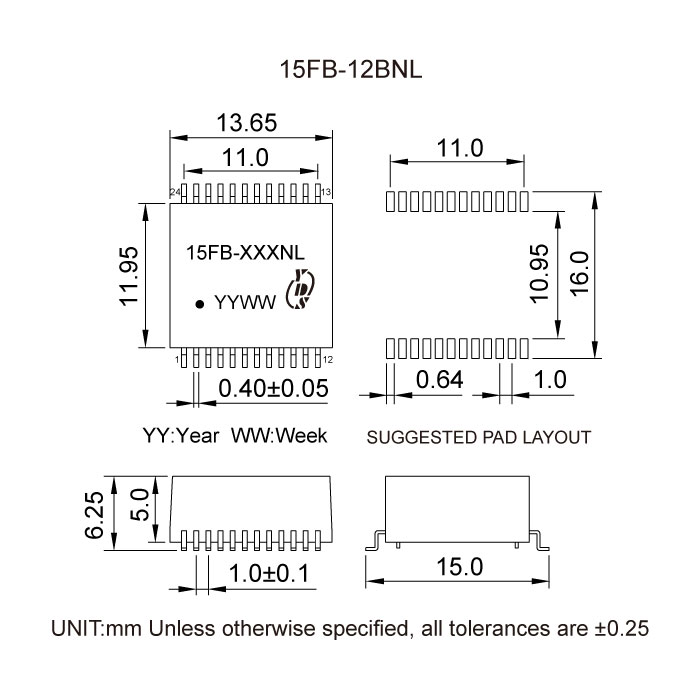

PoE-2.5G-01

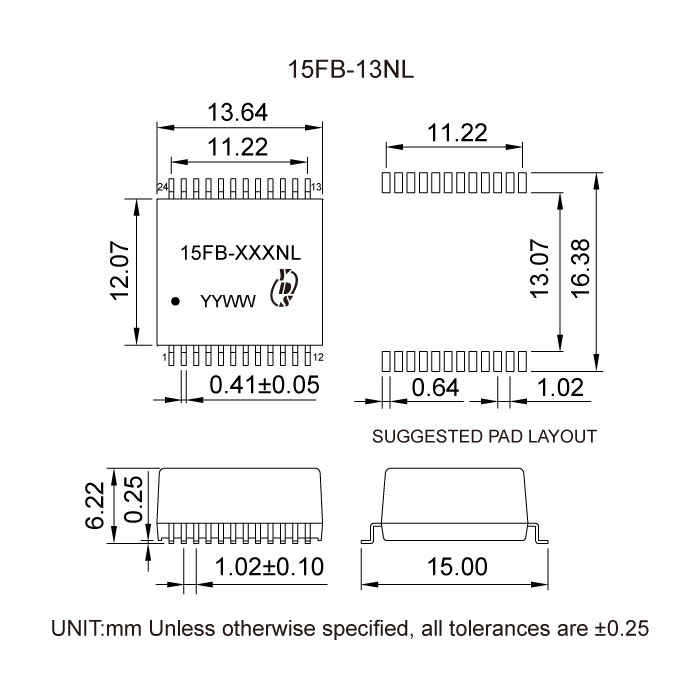

PoE-2.5G-02

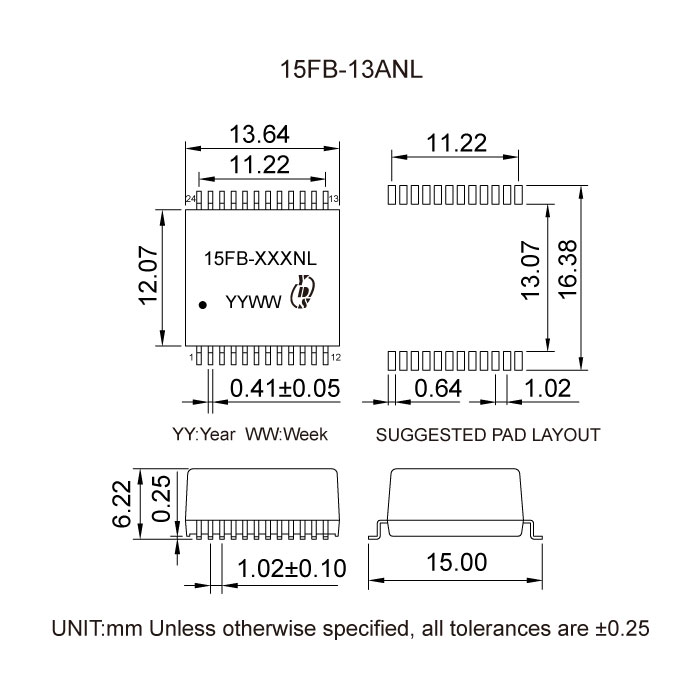

PoE-2.5G-03



 Files Download      PoE-2_5G-Series.pdf



Certification
