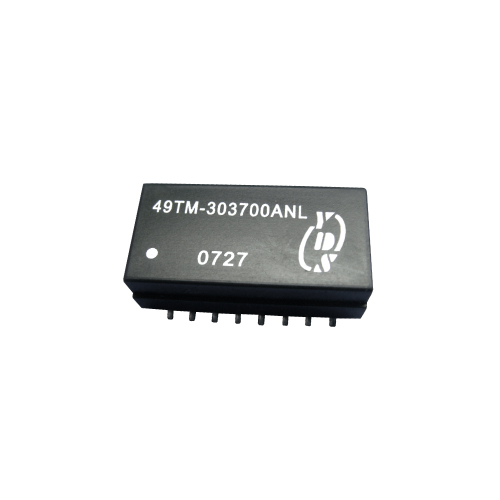

49TM系列 ISDN-S0端口 SMD 2KVrms隔離變壓器

功能&特點

• 使用推薦的變壓器和芯片配對時，符合CCITT I.430的脈衝波形模板。

• 開發增強的EMC性能。

• 卓越的縱向平衡。

• 可選用低頻或高頻扼流圈。

測試條件

• 主變壓器電感 ------------------10KHZ/200mV。

• CMC電感 --------100KHZ/1V。

• 漏感與繞組電容 --100KHZ/1V。

---

Electrical Specifications@25°C

Part Number	Turns Ratio (Line: Chip) (±2%)	Line Side Inductance (mH min.)	Interwinding Capacitance (pF max)	Line Side Leakage Inductance (uH max)	DCR Line Side (Ω±15%)	DCR Line Side (Ω±15%)	Schematics
49TM-3031**ANL	1CS: 1CS	30	100	5	2.9	2.8	A
49TM-3032**BNL	1CT: 1CT	30	100	5	2.9	2.8	B
49TM-3033**ANL	1CS: 2CS	30	100	5	3.0	5.4	A
49TM-3034**BNL	1CT: 2CT	30	100	5	3.0	5.4	B
49TM-3035**ANL	1CS: 2.5CS	30	100	5	3.0	6.8	A
49TM-3036**BNL	1CT: 2.5CT	30	100	5	3.0	6.8	B

Part Number	Common Mode Choke
	-00		-51		-12		-52		-53
	OCL (uH)	DCR (Ω max)	OCL (uH)	DCR (Ω max)	OCL (uH)	DCR (Ω max)	OCL (uH)	DCR (Ω max)	OCL (uH)	DCR (Ω max)
49TM-3031**ANL	None		50	0.4	100	0.6	500	1.4	5.0	2.0
49TM-3032**BNL	None		50	0.4	100	0.6	500	1.4	5.0	2.0
49TM-3033**ANL	None		50	0.4	100	0.6	500	1.4	5.0	2.0
49TM-3034**BNL	None		50	0.4	100	0.6	500	1.4	5.0	2.0
49TM-3035**ANL	None		50	0.4	100	0.6	500	1.4	5.0	2.0
49TM-3036**BNL	None		50	0.4	100	0.6	500	1.4	5.0	2.0

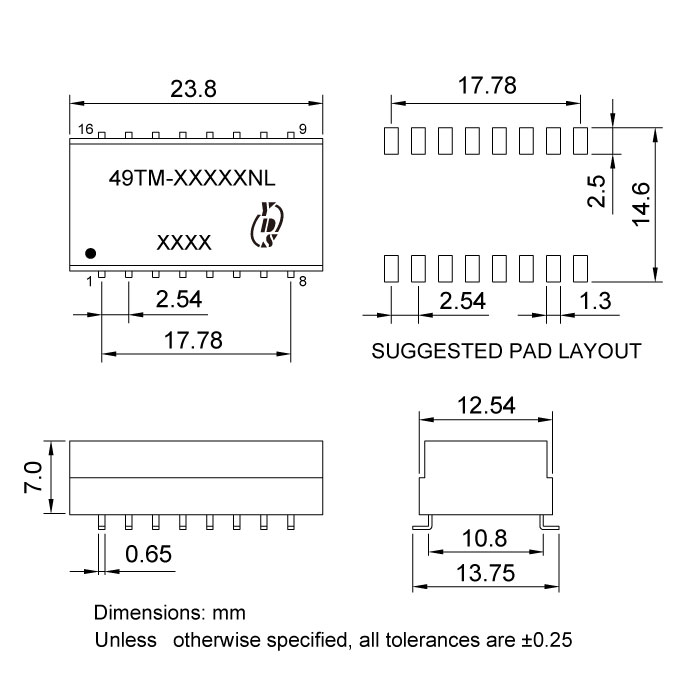

Dimension

 Files Download       49TM-Series.pdf

Certification
