56F (5G PoE) 系列
YDS
1X1 Tab朝上,長1",RJ45帶內部磁性。
提供16 pin信號引腳版本。
提供帶LED版本。
適用於CAT 5 和 6 快速以太網電纜或更好的UTP。
內部磁性對HI-POT和功能進行100%電氣測試。
符合IEEE 802.3af標準,350mA。
符合IEEE 802.3at標準,720mA。
Part Number | Turns Ratio (±3%) | LEDs | Insertion Loss (dB MAX) | Return Loss (dB MIN) | ||
---|---|---|---|---|---|---|
L/R | 1-125 MHz | 125-250 MHz | 1-40 MHz | 40-250 MHz | ||

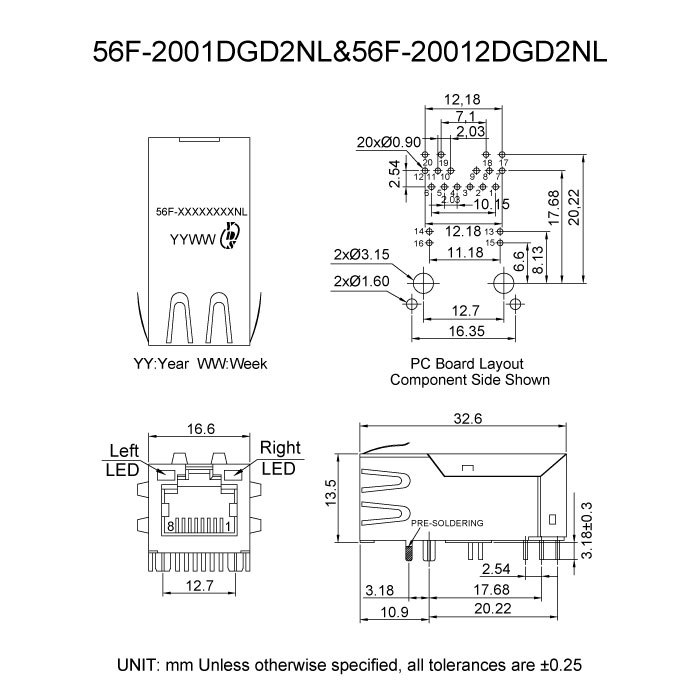

56F-2001DGD2NL | 1CT: 1CT | G & Y/G | -1.0 | -1.5 | -20 | -20+15log10(f/40MHz) |
56F-20012DGD2NL | 1CT: 1CT | G & Y/G | -1.0 | -1.5 | -20 | -20+15log10(f/40MHz) |
Part Number | Crosstalk (dB TYP) | CDMR (dB TYP) | CMR (dB TYP) | Hipot (Vdc) | POE Current | |
---|---|---|---|---|---|---|
1-125 MHz | 125-250 MHz | 10-250 MHz | 30-250 MHz | @60Hz | ||
56F-2001DGD2NL | -30 | -25 | -45+f/35dB | -30 | 2250 | 350mA |
56F-20012DGD2NL | -30 | -25 | -45+f/35dB | -30 | 2250 | 720mA |
Part Number | Turns Ratio (±2%) | LEDs | Insertion Loss (dB MIN) | Return Loss (dB MIN) | |||
---|---|---|---|---|---|---|---|
L/R | 1-50 MHz | 50-125 MHz | 125-250 MHz | 1-40 MHz | 40-250 MHz | ||

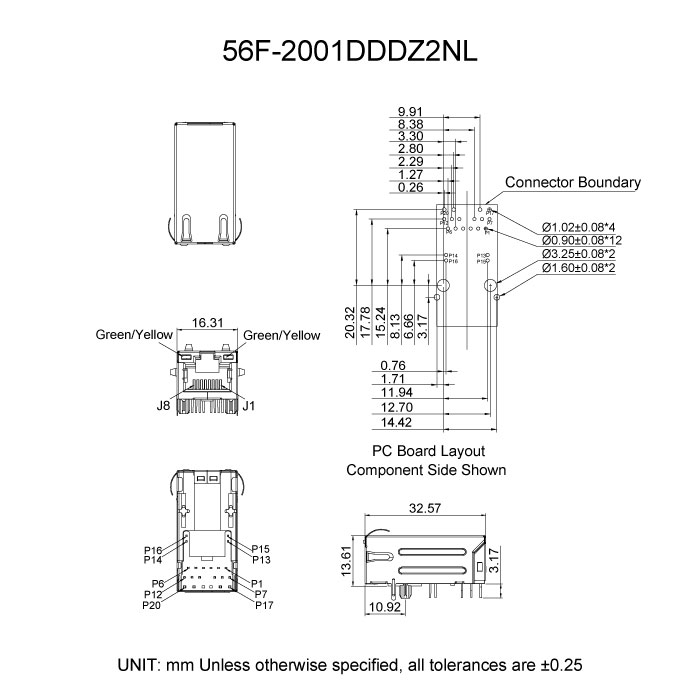

56F-2001DDDZ2NL | 1CT: 1CT | G/Y & G/Y | -0.5 | -1.2 | -2.0 | -16 | -16+10log10 (f/40MHz) 40<f ≦ 250 |
Part Number | Crosstalk (dB MIN) | CMR (dB MIN) | DCMR (dB MIN) | Hipot (Vdc) | POE Current | ||
---|---|---|---|---|---|---|---|
1-125 MHz | 1-40 MHz | 40-100 MHz | 100-250 MHz | 1-250 MHz | @60Hz | ||
56F-2001DDDZ2NL | -30 | -30 | -28 | -26 | -30 | 2250 | 720mA |
Files Download 56F-5G-PoE-Series.pdf
