42T/44T/46T/47T/47TS系列 ISDN-S0I端口 隔離變壓器

功能&特點

• 由於調整了漏電感，容易實現脈衝掩模。

• 由於低耦合電容，對輸出信號進行最佳共模抑制。

• 即使在直流預磁化過程中，阻抗掩模也能可靠地實現。

• 高DC能力，因此幻象供電是沒有問題的。

---

Electrical Specifications

Part Number	Turns Ratio	ΔIDC	LH MH min.	LS μH max.	CK pF max.	CW pF max.	RCU,B Ω	RCU,L Ω	Up KVeff/KVrms	schematic
44T-3036BNL	4:1:1	3	≥30	≤3	≤45	30	3,8	1,2	1,5	B
44T-3032CNL	2:2:1:1	5	≥30	≤5	≤140	110	5,0	1,6	1,5	C
44T-3031CNL	1:1:1:1	5	≥30	≤5	≤120	30	1,6	1,6	1,5	C
44T-3033CNL	1,8:1,8:1:1	5	≥30	≤5	≤120	80	4,0	1,6	1,5	C
44T-3034CNL	2,5:2,5:1:1	5	≥30	≤7	≤140	200	6,0	1,6	1,5	C
42T-3036ANL	4:1:1	3	≥30	≤3	≤45	30	3,8	1,2	1,5	A
42T-3032CNL	2:2:1:1	5	≥30	≤5	≤120	110	5,0	1,6	1,5	C
42T-3031CNL	1:1:1:1	5	≥30	≤5	≤120	30	1,6	1,6	1,5	C
42T-3033CNL	1,8:1,8:1:1	5	≥30	≤5	≤120	80	4,0	1,6	1,5	C
42T-3034CNL	2,5:2,5:1:1	5	≥30	≤7	≤140	200	6,0	1,6	1,5	C
47T-3032ANL	2:2:1:1	5	≥30	≤5	≤140	120	4,6	1,6	1,5	A
47T-3034ANL	1:1:1:1	5	≥30	≤5	≤120	120	1,6	1,6	1,5	A

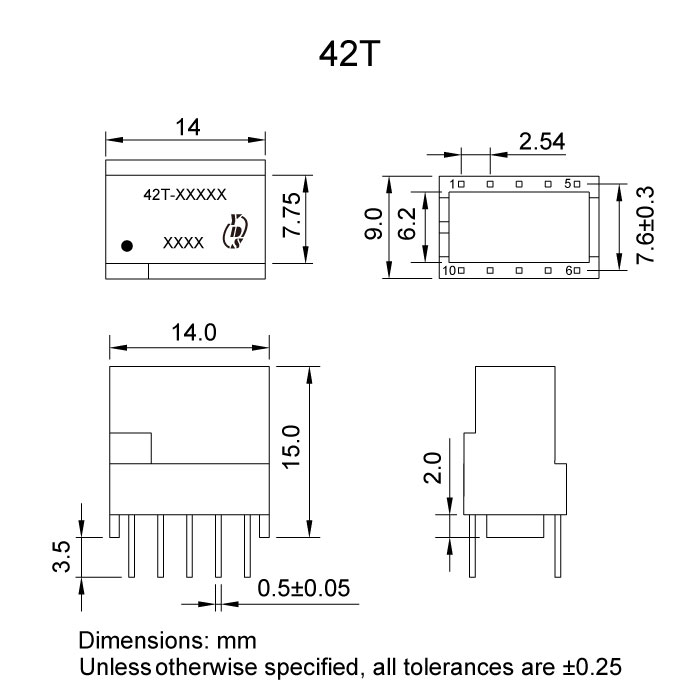

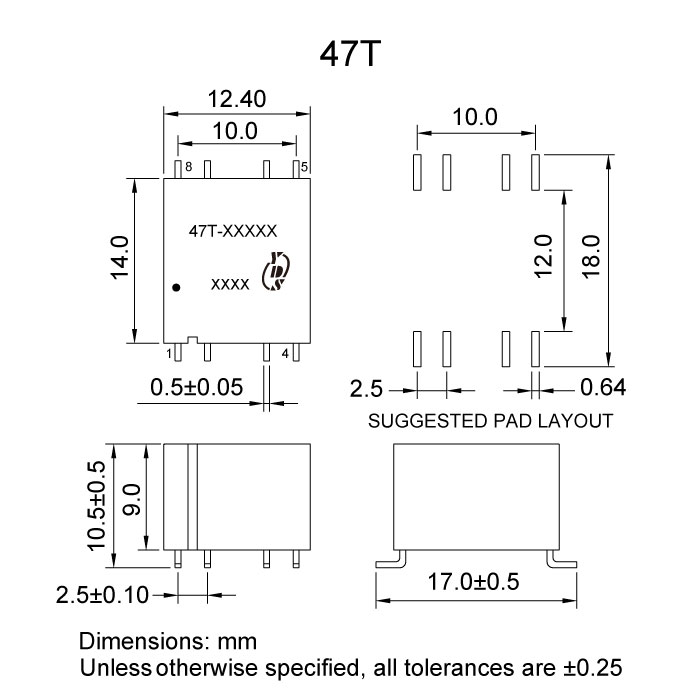

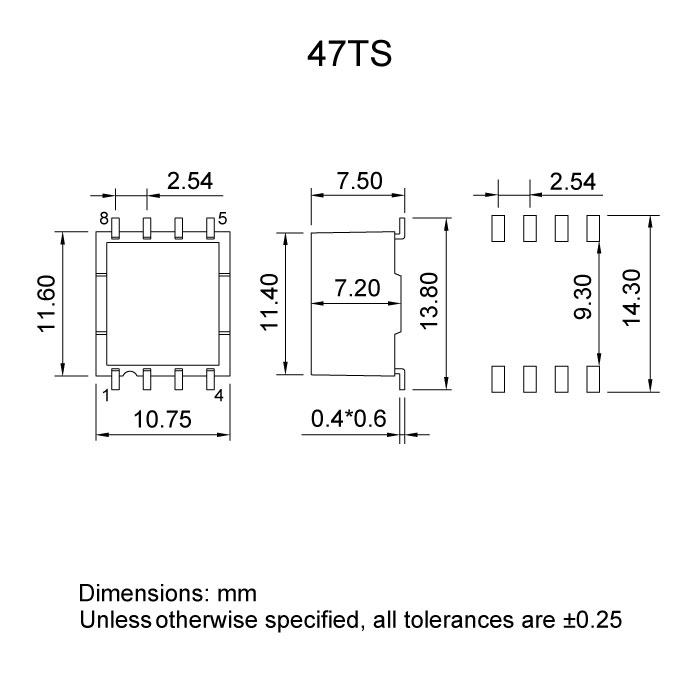

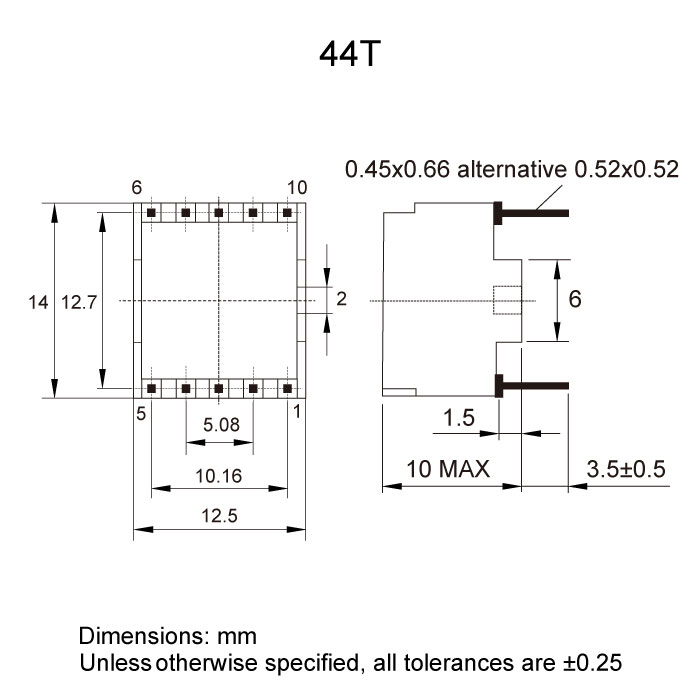

Dimension

 Files Download        42T-44T-46T-47T-47TS-Series.pdf
