68T系列 共模EMI抑制電感

功能&特點

• 可提供薄型或垂直安裝。

• 繞組平衡在1％以內。

• 用於開關電源輸入濾波器電路。

• 介電強度1250 Vrms。

• 設計繞組之間的最小蠕變距離為3.0 mm。

---

Electrical Specifications@25°C; Operating Temperature -30°C to +130°C

Part Number	Rated RMS current (Amps)	Load VA at RMS Line		Inductance at 1KHz (mH MIN)	Test Level Volts RMA 1.0KHz	Leakage Inductance 130KHz (μH MIN)	DCR Max. each WDG (Ω)	Package Number	Lead Diameter Inches± .003
		117V	220V						Low Profile	Vertical Mount
68T-1031VNL	1.8	210	420	10.0	0.50	130	0.240	1	0.032	0.032
68T-3021VNL	3.5	400	800	3.0	0.20	35	0.060	1	0.032	0.032
68T-1021VNL	6.0	700	1400	1.0	0.08	12	0.020	1	0.036	0.036
68T-1632VNL	2.6	300	600	16.0	1.00	180	0.160	2	0.032	0.040
68T-8022VNL	3.2	375	750	8.0	0.50	90	0.120	2	0.032	0.040
68T-4022VNL	5.2	600	1200	4.0	0.20	45	0.040	2	0.036	0.036
68T-2022VNL	7.5	875	1750	2.0	0.08	25	0.020	2	0.047	0.047

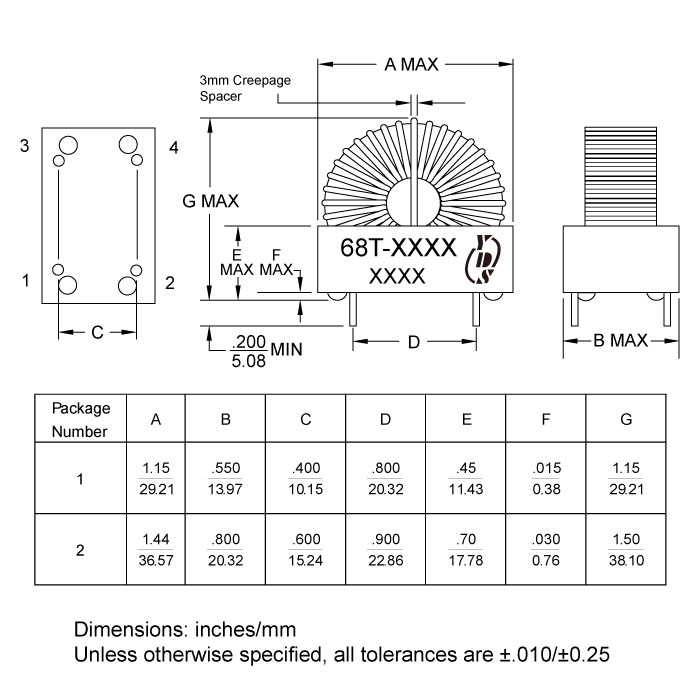

Dimension
