76T系列 自帶SMT共模扼流圈

功能&特點

• 基於阻抗，大小和電流的解決方案。

• 專為DC-DC轉換器而設計。

• 提供多種電感器尺寸和額定電流。

• 介電強度：500Vrms。

• 通過UL 60950-1認證。

測試條件

• 電感-----------------------10KHZ/200mV。

• 漏電感---------100KHZ/1V。

• 繞組電容--100KHZ/1V。

---

Electrical Specifications@25°C; Operating Temperature 0°C to 70°C

Part Number	Rated Current For 55℃ Rise (Amps)	Inductance at (mHy±35%)	DCR(max) (mΩ)	Package
76T-159S3NL	2.80	1.59±25%	80	S3
76T-132S3NL	3.30	1.32	60	S3
76T-221S3NL	3.30	0.22	60	S3
76T-768S3NL	4.70	0.77	40	S3
76T-591S3NL	-	0.59±25%	20	S3
76T-5311I6NL	7.20	0.53	15	I6

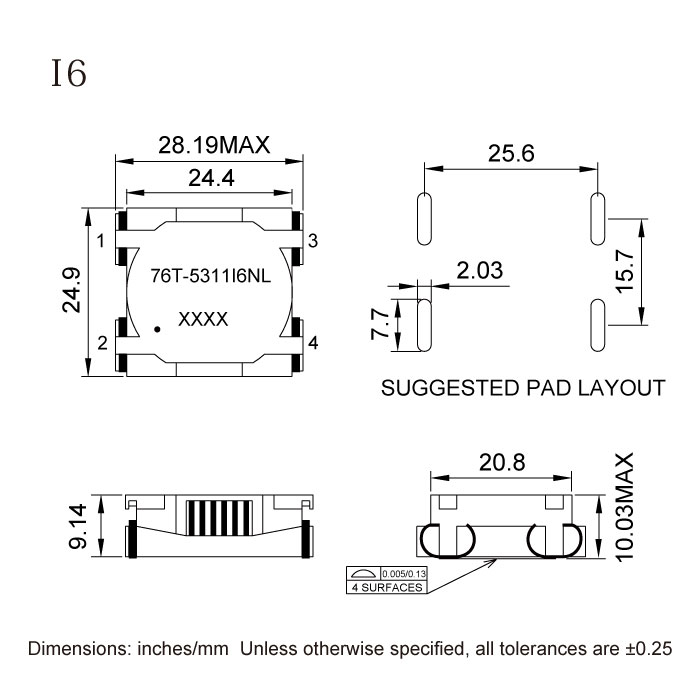

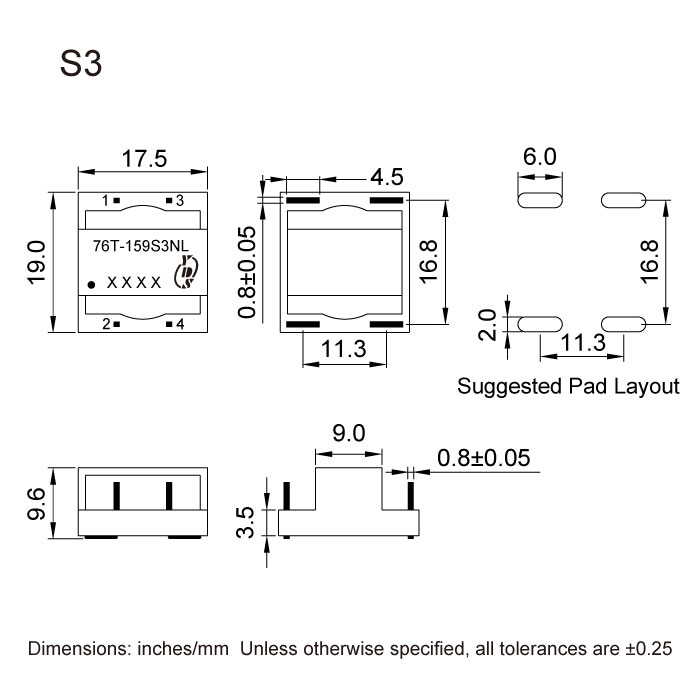

Dimension

 Files Download       76T-Series.pdf
