74F系列 8埠 10/100/1000 Base-T RJ45變壓器模組

功能&特點

• 2X4 RJ45內部帶磁性。

• 適用於CAT 5 和 6 快速以太網電纜或更好的UTP。

• 內部磁性對HI-POT和功能進行100%電氣測試。

• 350uH最小OCL，8mA偏置電流。

---

Electrical Specifications@25°C; Operating Temperature 0°C to 70°C

Part Number	Turns Ratio		Insertion Loss (dB MAX)		Return Loss (dB MIN) 100Ω±15Ω
	TX	RX	1-100 MHz	100-125 MHz	1-40 MHz	40-60 MHz	60-80 MHz	80-100 MHz
74F-4010GYDZ2NL	1CT: 1CT	1CT: 1CT	-1.0	-1.2	-16	-12	-10	-8

Part Number	Crosstalk (dB MIN)	Common Mode Rejection (dB MIN)	Hipot (VDC)
	1-100  MHz	1-100  MHz	@60Hz
74F-4010GYDZ2NL	-30	-30	2250

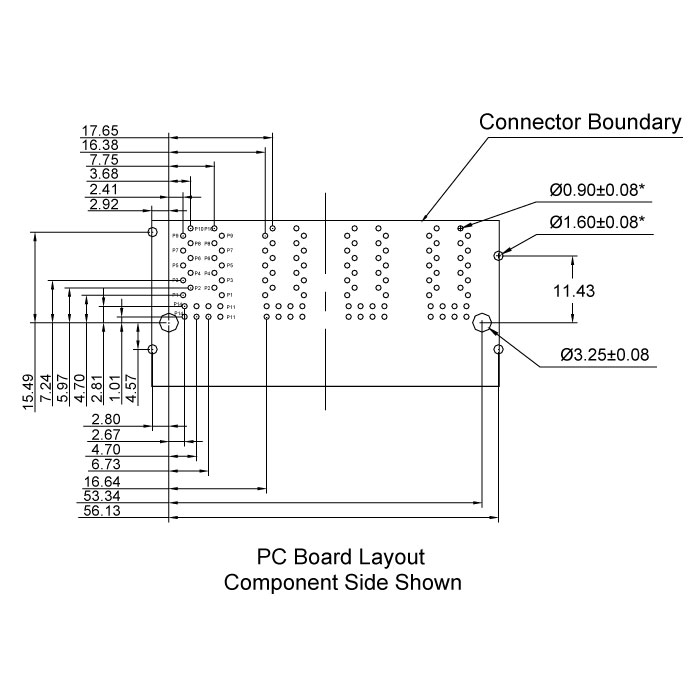

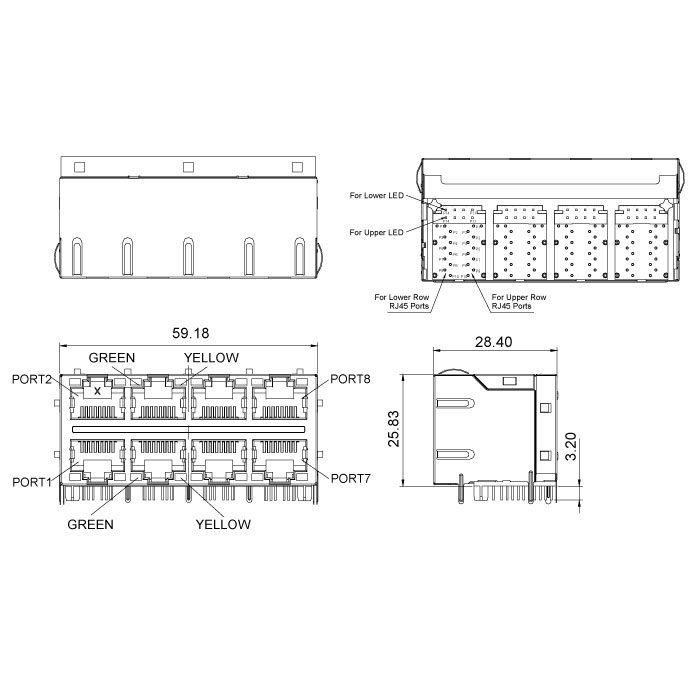

Dimension
