支援雙絞線芯片組。
使用Mlt-3,Qpr-4,Nrzi或4b / 5b編碼方案。
Low Crosstalk。

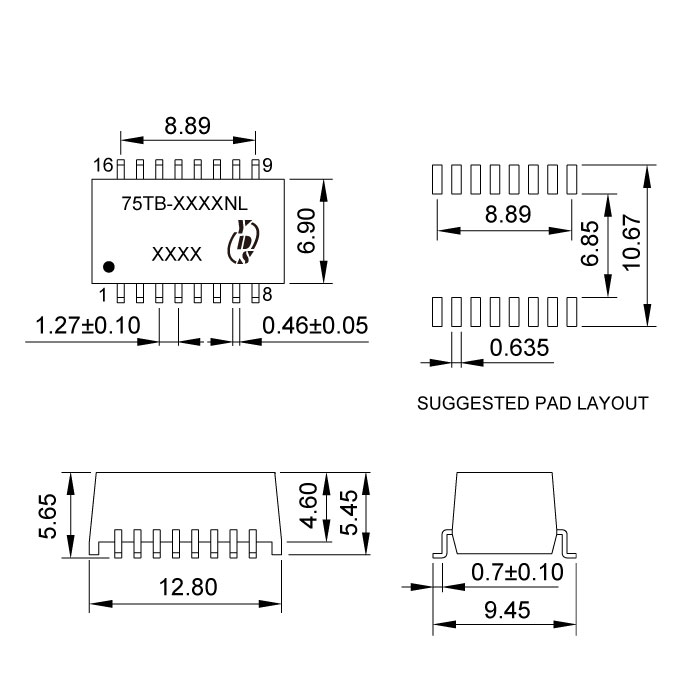

Soic表面貼裝包裝。
設計用於承受紅外和氣相焊接。
拾放兼容。
Electrical Specifications@25°C
Part Number | Turns Ratio | Primary Inductance OCL (uH MIN.) | Rise Time Tr (10-90%) nS | Interwinding Capacitance Cww (pF Max.) | Leakage Inductance LL (uH Max.) | DC Resistance (Ω Max.) | Crosstalk 1-200MHz (dB TYP.) | HIPOT Vrms |
---|---|---|---|---|---|---|---|---|
75TB-2501A2NL | 1:1:1:1 | 25 | 3.0 | 6.0 | 0.15 | 0.22 | -40 | 2000 |
75TB-7501A2NL | 1:1:1:1 | 70 | 3.0 | 6.0 | 0.15 | 0.22 | -40 | 2000 |
75TB-1411A2NL | 1:1:1:1 | 140 | 3.0 | 6.0 | 0.15 | 0.22 | -40 | 2000 |
75TB-2502BNL | 1:1 | 25 | N/A | 12.0 | 0.15 | 0.22 | -40 | N/A |
75TB-2511A2NL | 1:1:1:1 | 250 | 3.0 | 7.5 | 0.15 | 0.24 | -40 | 2000 |
75TB-3001C2NL | 1:1 | 30 | 1.6 | 5.0 | 0.10 | 0.2 | - | 2000 |
75TB-1501C2NL | 1:1 | 15 | 0.8 | 5.0 | 0.10 | 0.2 | - | 2000 |
75TB-7R52C2NL | 1:1 | 7.5 | 0.5 | 5.0 | 0.10 | 0.2 | - | 2000 |
75TB-6001C2NL | 1:1 | 60 | 2.0 | 5.5 | 0.10 | 0.2 | - | 2000 |
Files Download 75TB Series.pdf
