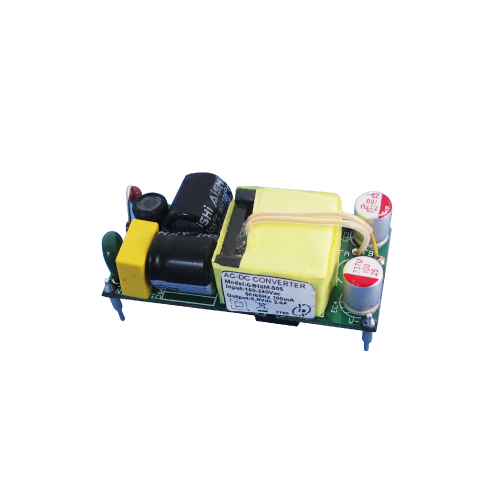

GB10M系列 10瓦 4KVac隔離電壓 單輸出 交流對直流電源轉換器

狀態:
數量:
  • GB10M 系列

  • YDS

功能&特點



  • 通用輸入電壓80~264VAC。

  • 設計參考ANSI / AAMI ES60601-1和IEC / EN 60601-1 的醫療類安規認證(2 X MOPP)。

  • 對系統適當的考量,可適合BF型應用。

  • 極低漏電流。

  • 電磁兼容CLASSⅡ為B級。

  • 短路/過載/過壓/過溫保護。

  • 無最小負載要求。

  • 產品保固3年。

  • 符合RoHS認證。




Specifications Typical At TA = 25°C, Nominal Input Voltage And Rated Output Current Unless Otherwise Specified


Part Number Output Wattage Output Voltage Output Current Ripple & Noise Efficiency
(W) (VDC) (mA) (mV) max(Note) (TYP %)
GB10M-S05 10 5 2000 100 79
GB10M-S12 10.2 12 850 180 82
GB10M-S15 10 15 670 180 82
GB10M-S24 11 24 460 200 83

Note: Ripple & noise is measured by using 20 MHz bandwidth, measured with a 47uf paralleled with a high-frequency 0.47uf capacitor across each output by full load.




Input Specifications


Parameters Conditions Min Typ Max Units
Rated Input Voltage Vo, Io nom   100 ~ 240   Vac
Voltage Range Vo, Io nom AC in 80   264 Vac
DC in 105   370 Vdc
Line Frequency Vi nom, Io nom 47 50/60 63 Hz
Input Current Io nom Vi:115VAC     25 A
Vi:230VAC     45 A
Input Current
(Full load)
0.3A (115Vac)  0.2A (230Vac)
Input Fuse VDE/UL/CCC  FUSE 2.5A/250V (Slow blow)


Output Specifications


Parameters Conditions Min Typ Max Units
Output Voltage Accuracy Vi nom, Io nom 5V Models     ±3 %
12/15/24V Models     ±2 %
Minimum Load Vi nom 0     %
Line Regulation Io nom, Vi min…Vi max   ± 0.3   %
Load Regulation Vi nom, Io min…Io nom   ± 0.5   %
Protection Overload Above 110% rated output power
Protection type: Recovers automatically after fault condition is removed
Short circuit Recovers automatically after fault condition is removed
Over Voltage 110%-150% rated output Voltage
Protection type: Zener diode clamp
Over Temperature Protection type: Shut down o/p voltage, recovers automatically after temperature goes down


General Specifications


Parameters Conditions Min Typ Max Units
Isolation Voltage Input / Output 4KVac/ 5mA/60Secs
Isolation Resistance Input / Output,@500Vdc 100
Operating Temperature Operating at Vi nom, Io nom -25   +75
Storage Temperature Non Operational -40   +100
Relative Humidity Vi nom, Io nom     95 % RH
Dimension L48.5x W23 x H14.0mm
Cooling Free air convection

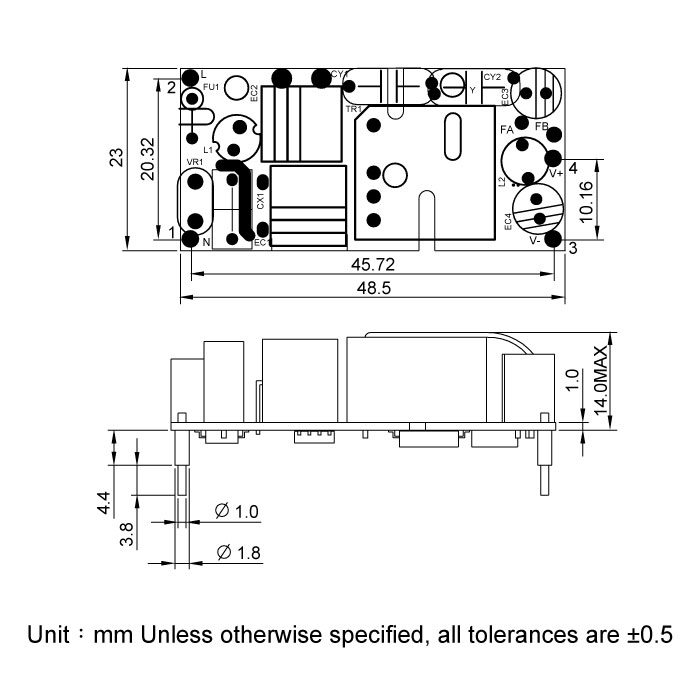

Dimension


GB10M




 Files Download       GB10M-Series.pdf



Certification
