59T/59TB系列 四端口 T1/CEPT/ISDN-PRI接口 SMT變壓器

功能&特點

• 採用表面貼裝封裝的四路變壓器支持兩個T1/E1端口。

• 可用於傳輸和(或)接收配置。

• 型號與領先的四路和雙路T1/E1/CEPT收發器匹配。

• 1500 Vrms隔離電壓。

• 通過UL 1950認證。

測試條件

• 電感 ------------------10KHz/20mV。

• 漏電感 ----------------100KHz/1V。

• 互繞電容---------------100KHz/1V。

---

Electrical Specifications@25°C; Operating Temperature 0°C to 70°C

Part Number	Turns Ratio (±5%)	OCL @25℃(mH min.)	LL (uH MAX)	Cww (pF MAX)	DCR Pri (Ω Max)	DCR Sec (Ω Max)	Primary Pins
59T(B)-1221ANL	1:1.36/1	1.2	0.40	30	0.7	1.0	1-3,5-7,10-12, 14-16
59T(B)-1222ANL	1:1.58/1.266	1.2	0.50	24	0.6	0.8	1-3,5-7,10-12, 14-16
59T(B)-1223ANL	1:2CT	1.2	0.35	30	0.6	1.0	1-3,5-7,10-12, 14-16
59T(B)-1224ANL	1:1.15CT	1.2	0.70	23	0.6	0.8	1-3,5-7,10-12, 14-16
59T(B)-1221BNL	1:1.36/1:2	1.2	0.80	35	0.6	1.0	1-3,10-12, 19-17,28-26
59T(B)-1225ANL	1:1.265/1	1.2	0.80	35	0.6	0.8	1-3,5-7,10-12, 14-16
59T(B)-1226ANL	1:1.36CT	1.2	0.50	30	0.6	0.8	1-3,5-7,10-12, 14-16
59T(B)-1227ANL	1:2/1.15	1.2	0.40	30	0.6	1.0	1-3,5-7, 10-12,14-16
59T(B)-1221CNL	1:2.3/2	1.2	0.80	35	0.6	1.1	1-3,28-26, 10-12,19-17
59T(B)-1228ANL	1:1.414CT	1.2	0.80	30	1.0	1.2	1-3,5-7,10-12, 14-16

Note:B=Bottom potting, e.g. 59TB-1221ANL,59TB-1222ANL

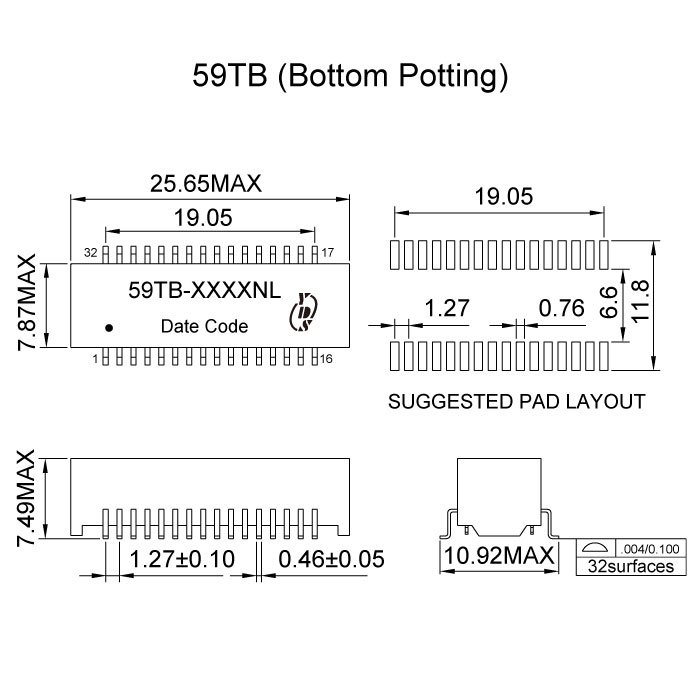

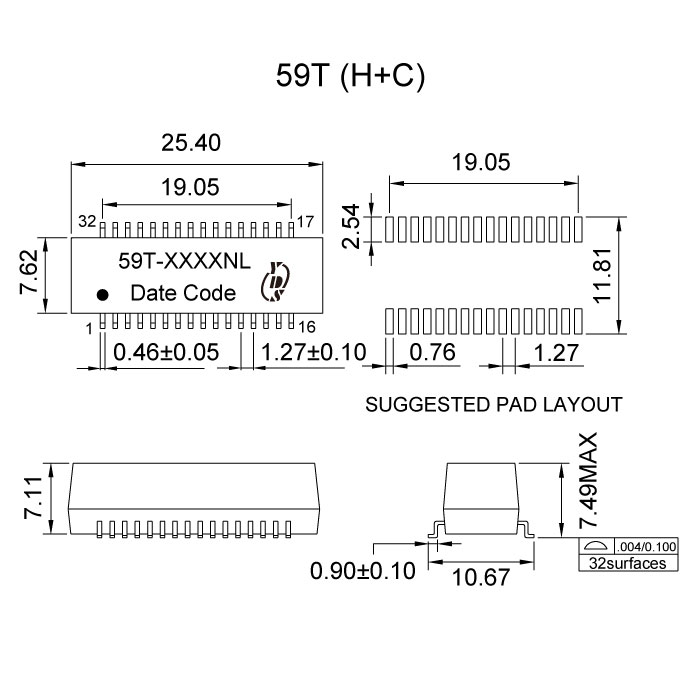

Dimension

 Files Download       59T-59TB-Series.pdf

Certification
