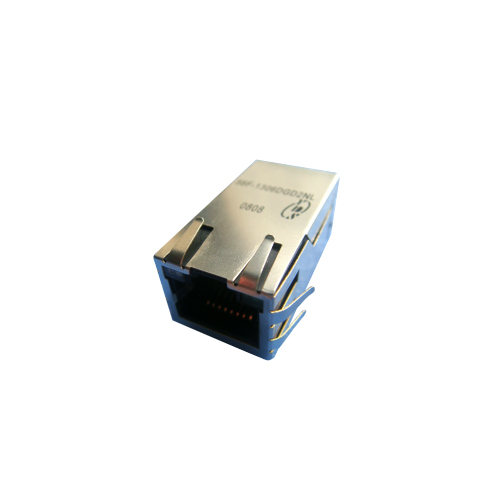

56F(2.5G)系列 單埠 2.5G Base-T RJ45變壓器模組

功能&特點

• 1X1 Tab朝上，長1"，RJ45帶內部磁性。

• 12 pin信號引腳版本可選用。

• 可選用帶LED。

• 適用於CAT 5 和 6 快速以太網電纜或更好的UTP。

• 內部磁性對HI-POT和功能進行100%電氣測試。

---

Electrical Specifications@25°C; Operating Temperature -40°C to 85°C

Part Number	Turns Ratio (±3%)	LEDs	Insertion Loss (dB MAX)	Return Loss (dB MIN)		Crosstalk (dB TYP)
		L/R	1-200 MHz	1-40 MHz	40-200 MHz	1-125 MHz	125-200 MHz
56F- 1804DDDZ2NL	1CT: 1CT	G&O/ G&O	-2.0	-20	-20+15log(f/40MHz)	-30	-25

Part Number	CDMR (dB TYP)				CMR (dB TYP)			DCMR (dB TYP)		Hipot (Vrms)
	1 MHz	50 MHz	100 MHz	200 MHz	1-50  MHz	125  MHz	200  MHz	10  MHz	10-200  MHz	@60Hz
56F- 1804DDDZ2NL	-30	-30	-27	-24	-35	-30	-27	-48	-48+19log(f/10MHz)	1500

Dimension

 Files Download      56F-2-5G-Series.pdf

Certification
